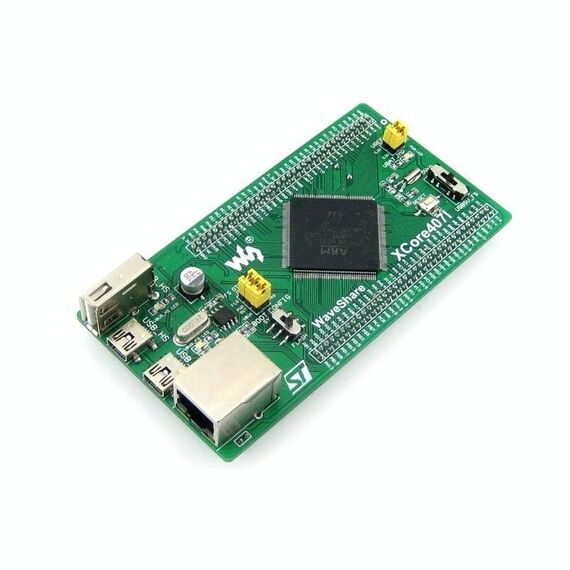

Waveshare XCore407I, scheda core STM32F4
ZY13988205
Contattaci - Tel. 095 938900 - 3483625437
 |
|
 |
 |
| Skype |
Panoramica
1. XCore407I è una scheda core MCU STM32 che include STM32F407IGT6 a bordo.
2. Circuito dell'orologio, gestione dell'alimentazione USB
3. Dispositivi integrati: USB HS PHY, Ethernet PHY, 1G Bit NandFlash
4. Connettori ： USB HS (mini / tipo A), USB FS (mini), Ethernet (RJ45)
5. Tutte le porte I / O inattive sono accessibili sulle intestazioni dei pin
6. passo dell'intestazione del perno di 2,0 mm, dimensioni ridotte, più facile da integrare nel sistema dell'utente
7. Nota: si prega di considerare l'EVK407I, che supporta facilmente la programmazione / debug.
Cosa c'è a bordo
Scheda di sviluppo STM32F407IGT6 risorsa a bordo
1. STM32F407IGT6: MCU STM32 ad alte prestazioni che presenta:
- Nucleo: Cortex-M4 RISC a 32 bit
- Caratteristica: un set completo di istruzioni DSP a ciclo singolo
- Frequenza operativa: 168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
- Tensione di funzionamento: 1,8 V-3,6 V.
- Pacchetto: LQFP176
- Memorie: 1024kB Flash, 192 + 4kB SRAM
- Interfacce di comunicazione MCU:
- 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
- 1 x FSMC, 1 x SDIO, 2 x CAN
- 1 x USB 2.0 ad alta velocità / piena velocità dispositivo / host / controller OTG con DMA dedicato, ULPI e PHY a piena velocità su chip
- 1 x 10/100 Ethernet MAC
- Interfaccia telecamera parallela da 1 x 8 a 14 bit
- Convertitori AD e DA: 3 x AD (12 bit, 1μs, condivide 24 canali); 2 x DA (12 bit)
- Debug / Programmazione: supporta le interfacce JTAG / SWD (serial wire debug), supporta IAP
2. MIC2075-2, dispositivo di gestione dell'alimentazione USB FS integrato
3. AMS1117-3.3, regolatore di tensione 3,3 V.
4. K9F1G08U0E, 1G Bit NandFlash
5. DP83848, Ethernet PHY
6. MIC2075-1, dispositivo di gestione dell'alimentazione USB HS integrato
7. USB3300, USB HS PHY
8. Interruttore di alimentazione, alimentato da 5Vin o connessione USB
9. Interruttore modalità di avvio, per configurare il pin BOOT0
10. Indicatore di alimentazione
11. LED USB FS
12. USB HS LED
13. Pulsante di ripristino
14. Cristallo 8M, orologio MCU, consente all'MCU di funzionare a velocità più elevate moltiplicando la frequenza
15. Cristallo 24M, orologio USB3300
16. Cristallo da 50 M, orologio DP83848
17. Cristallo 32.768K, per RTC interno con calibrazione
18. Connettore Ethernet
19. Mini connettore USB FS
20. Mini connettore USB HS
21. Connettore USB HS tipo A
22. L'espansore dei pin MCU, VCC, GND e tutte le porte I / O inattive sono accessibili sui connettori di espansione per un'ulteriore espansione
23. Ponticello USB OTG / HOST
24. Ponticello VREF / VBAT
25. Giunto di saldatura per selezione I / O Ethernet
26. Giunto a saldare per selezione I / O USB HS
27. Giunto di saldatura per selezione PDR: 1,8-3,6 V, -40 ～ 105 ℃ OPPURE 1,7-3,6 V, 0 ～ 70 ℃
Contenuto della confezione
1. Scheda di sviluppo XCore407I x 1
2. Cavo USB da tipo A a Mini-B x 1
3. CD del software x 1
