Waveshare Core103V, scheda core STM32F1
ZY13998327
Contattaci - Tel. 095 938900 - 3483625437
 |
|
 |
 |
| Skype |
Panoramica
Core103V è una piccola scheda di sviluppo STM32 che presenta un dispositivo STM32F103VET6 come microcontrollore, supporta un'ulteriore espansione. È ideale per iniziare lo sviluppo di applicazioni con la famiglia STM32F.
Essendo un sistema minimo pronto per l'uso, il Core103V integra l'interfaccia di comunicazione USB, l'interfaccia di programmazione / debug JTAG / SWD, il circuito di clock, la selezione della modalità di avvio e così via.
Inoltre, le intestazioni dei pin sul retro consentono di collegare il Core103V alla scheda dell'applicazione e fungere da circuito principale dell'MCU nel sistema. Tutte le porte I / O sono accessibili sulle intestazioni dei pin e il passo dell'intestazione è di 2,54 mm.
Cosa c'è a bordo

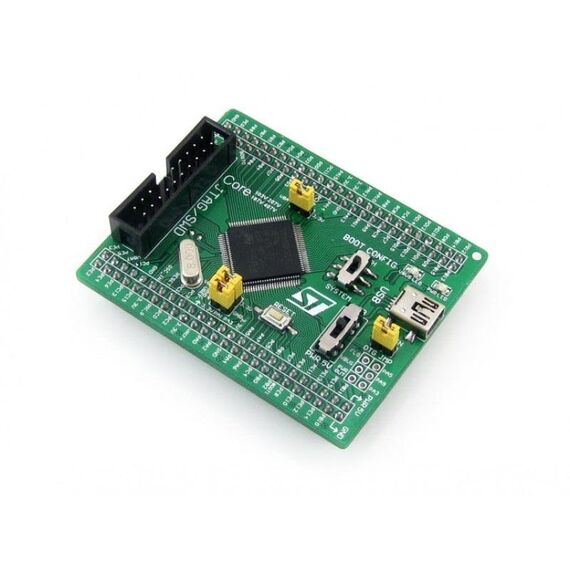

Scheda di sviluppo STM32F103VET6 risorsa a bordo
1. STM32F103VET6: MCU STM32 ad alte prestazioni che presenta:
- Nucleo: Cortex-M3 RISC a 32 bit
- Frequenza operativa: 72 MHz, 1,25 DMIPS / MHz
- Tensione di esercizio: 2-3,6 V.
- Pacchetto: LQFP100
- I / O: 80
- Memorie: 512 kB Flash, 64 kB di RAM
- Interfacce di comunicazione MCU:
- 3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN
- Convertitori AD e DA: 3 x AD (12 bit, 1μs, condivide 16 canali); 2 x DA (12 bit)
- Debug / Programmazione: supporta le interfacce JTAG / SWD (serial wire debug), supporta IAP
2. AMS1117-3.3 (sul lato inferiore): regolatore di tensione 3.3V
3. Interruttore di alimentazione, alimentato da 5Vin o connessione USB
4. Selezione della modalità di avvio, per configurare il pin BOOT0
5. Selezione della modalità di avvio (sul lato inferiore), per la configurazione del pin BOOT1
6. Indicatore di alimentazione
7. LED VBUS
8. Pulsante di ripristino
9. Oscillatore a cristallo 8M
10. Cristallo 32.768K (sul lato inferiore), per RTC interno con calibrazione
11. Interfaccia JTAG / SWD: per debugging / programmazione
12. Connettore USB, utilizzato per stabilire la comunicazione USB tra il PC e la scheda di sviluppo STM32
13. Espansione IO (incluso VCC / GND), tutti i pin I / O sono accessibili sui connettori di espansione per un'ulteriore espansione
14. 5V in pinheader, ingresso alimentazione 5V
15. Ponticello di abilitazione USB
- Mettere in corto il jumper per abilitare la funzione USB
- Aprire il jumper per disabilitare, oltre a non occupare alcuna porta I / O
16. Ponticello di selezione VBAT
- Mettere in corto il jumper per utilizzare l'alimentazione del sistema
- Aprire il ponticello per collegare il VBAT all'alimentazione esterna, come la batteria
17. Ponticello di selezione VREF
- Mettere in corto il jumper per collegare VREF + / VREF- a VCC / GND
- Aprire il ponticello per collegare VREF + / VREF- ad altri pin personalizzati tramite il cavo del ponticello
Contenuto della confezione
1. Scheda di sviluppo Core103V x 1
2. Cavo USB da tipo A a Mini-B x 1
3. CD del software x 1
Core103V è una piccola scheda di sviluppo STM32 che presenta un dispositivo STM32F103VET6 come microcontrollore, supporta un'ulteriore espansione. È ideale per iniziare lo sviluppo di applicazioni con la famiglia STM32F.
Essendo un sistema minimo pronto per l'uso, il Core103V integra l'interfaccia di comunicazione USB, l'interfaccia di programmazione / debug JTAG / SWD, il circuito di clock, la selezione della modalità di avvio e così via.
Inoltre, le intestazioni dei pin sul retro consentono di collegare il Core103V alla scheda dell'applicazione e fungere da circuito principale dell'MCU nel sistema. Tutte le porte I / O sono accessibili sulle intestazioni dei pin e il passo dell'intestazione è di 2,54 mm.
Cosa c'è a bordo
Scheda di sviluppo STM32F103VET6 risorsa a bordo
1. STM32F103VET6: MCU STM32 ad alte prestazioni che presenta:
- Nucleo: Cortex-M3 RISC a 32 bit
- Frequenza operativa: 72 MHz, 1,25 DMIPS / MHz
- Tensione di esercizio: 2-3,6 V.
- Pacchetto: LQFP100
- I / O: 80
- Memorie: 512 kB Flash, 64 kB di RAM
- Interfacce di comunicazione MCU:
- 3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN
- Convertitori AD e DA: 3 x AD (12 bit, 1μs, condivide 16 canali); 2 x DA (12 bit)
- Debug / Programmazione: supporta le interfacce JTAG / SWD (serial wire debug), supporta IAP
2. AMS1117-3.3 (sul lato inferiore): regolatore di tensione 3.3V
3. Interruttore di alimentazione, alimentato da 5Vin o connessione USB
4. Selezione della modalità di avvio, per configurare il pin BOOT0
5. Selezione della modalità di avvio (sul lato inferiore), per la configurazione del pin BOOT1
6. Indicatore di alimentazione
7. LED VBUS
8. Pulsante di ripristino
9. Oscillatore a cristallo 8M
10. Cristallo 32.768K (sul lato inferiore), per RTC interno con calibrazione
11. Interfaccia JTAG / SWD: per debugging / programmazione
12. Connettore USB, utilizzato per stabilire la comunicazione USB tra il PC e la scheda di sviluppo STM32
13. Espansione IO (incluso VCC / GND), tutti i pin I / O sono accessibili sui connettori di espansione per un'ulteriore espansione
14. 5V in pinheader, ingresso alimentazione 5V
15. Ponticello di abilitazione USB
- Mettere in corto il jumper per abilitare la funzione USB
- Aprire il jumper per disabilitare, oltre a non occupare alcuna porta I / O
16. Ponticello di selezione VBAT
- Mettere in corto il jumper per utilizzare l'alimentazione del sistema
- Aprire il ponticello per collegare il VBAT all'alimentazione esterna, come la batteria
17. Ponticello di selezione VREF
- Mettere in corto il jumper per collegare VREF + / VREF- a VCC / GND
- Aprire il ponticello per collegare VREF + / VREF- ad altri pin personalizzati tramite il cavo del ponticello
Contenuto della confezione
1. Scheda di sviluppo Core103V x 1
2. Cavo USB da tipo A a Mini-B x 1
3. CD del software x 1
