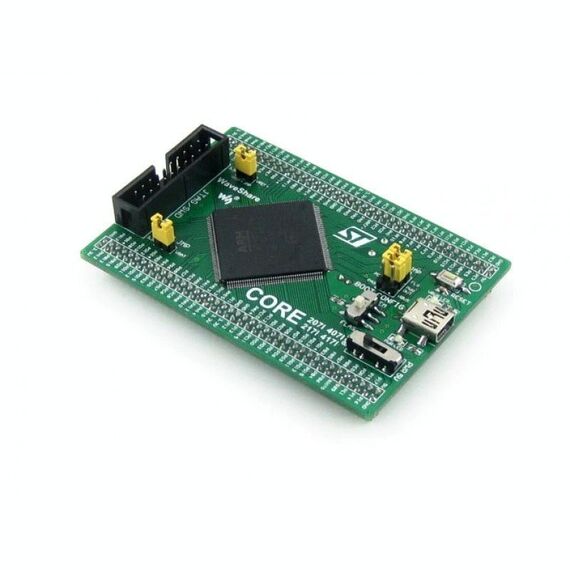

Waveshare Core407I, STM32F4 Core Board
ZY13988975
Contattaci - Tel. 095 938900 - 3483625437
 |
|
 |
 |
| Skype |
Panoramica
1. Core407I è una piccola scheda di sviluppo STM32 che dispone di un dispositivo STM32F407IGT6 come microcontrollore, supporta un'ulteriore espansione. È ideale per iniziare lo sviluppo di applicazioni con la famiglia STM32F.
2. Essendo un sistema minimo pronto per l'uso, il Core407I integra l'interfaccia di comunicazione USB, l'interfaccia di programmazione / debug JTAG / SWD, il circuito dell'orologio, la gestione dell'alimentazione USB, la selezione della modalità di avvio e così via.
3. Inoltre, le intestazioni dei pin sul retro consentono al Core407I di essere collegato alla scheda dell'applicazione e di agire come il circuito principale dell'MCU nel sistema. Tutte le porte I / O sono accessibili sulle intestazioni dei pin e il passo dell'intestazione è progettato come 2,0 mm per ottenere dimensioni del circuito stampato più piccole.
Cosa c'è a bordo
Scheda di sviluppo STM32F407IGT6 risorsa a bordo
1. STM32F407IGT6: MCU STM32 ad alte prestazioni che presenta:
- Nucleo: Cortex-M4 RISC a 32 bit
- Caratteristica: un set completo di istruzioni DSP a ciclo singolo
- Frequenza operativa: 168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
- Tensione di funzionamento: 1,8 V-3,6 V.
- Pacchetto: LQFP176
- Memorie: 1024kB Flash, 192 + 4kB SRAM
- Interfacce di comunicazione MCU:
- 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
- 1 x FSMC, 1 x SDIO, 2 x CAN
- 1 x USB 2.0 ad alta velocità / piena velocità dispositivo / host / controller OTG con DMA dedicato, ULPI e PHY a piena velocità su chip
- 1 x 10/100 Ethernet MAC
- Interfaccia telecamera parallela da 1 x 8 a 14 bit
- Convertitori AD e DA: 3 x AD (12 bit, 1μs, condivide 24 canali); 2 x DA (12 bit)
- Debug / Programmazione: supporta le interfacce JTAG / SWD (serial wire debug), supporta IAP
2. AMS1117-3.3 (sul lato inferiore), regolatore di tensione 3.3V
3. MIC2075 (sul lato inferiore), dispositivo di gestione dell'alimentazione USB integrato
4. Interruttore di alimentazione, alimentato da 5V in o connessione USB
5. Interruttore modalità di avvio, per configurare il pin BOOT0
6. Indicatore di alimentazione
7. LED VBUS
8. Pulsante di ripristino
9. Oscillatore a cristallo 8M (sul lato inferiore)
10. Cristallo 32.768K (sul lato inferiore), per RTC interno con calibrazione
11. Interfaccia JTAG / SWD: per debugging / programmazione
12. Interfaccia USB
- Come DEVICE, utilizzato per stabilire la comunicazione USB tra il PC e la scheda di sviluppo STM32
- Come HOST, collegamento a dispositivi USB come unità flash USB tramite un cavo USB OTG
13. L'espansore dei pin MCU, VCC, GND e tutte le porte I / O sono accessibili sui connettori di espansione per un'ulteriore espansione
14. 5V in pinheader, alimentazione 5V è necessaria quando si utilizza USB HOST / OTG
15. Ponticello USB HOST / OTG
- Mettere in corto il jumper quando si utilizza USB HOST / OTG
- Aprire il jumper per disconnettersi dalla porta I / O
16. Ponticello di selezione VBAT
- Mettere in corto il jumper per utilizzare l'alimentazione del sistema
- Aprire il ponticello per collegare il VBAT all'alimentazione esterna, come la batteria
17. Ponticello di selezione VREF
- Mettere in corto il jumper per collegare VREF + a VCC
- Aprire il ponticello per collegare VREF + ad altri pin personalizzati tramite il cavo del ponticello
Contenuto della confezione
1. Scheda di sviluppo Core407I x 1
2. Cavo USB da tipo A a Mini-B x 1
3. CD del software x 1
