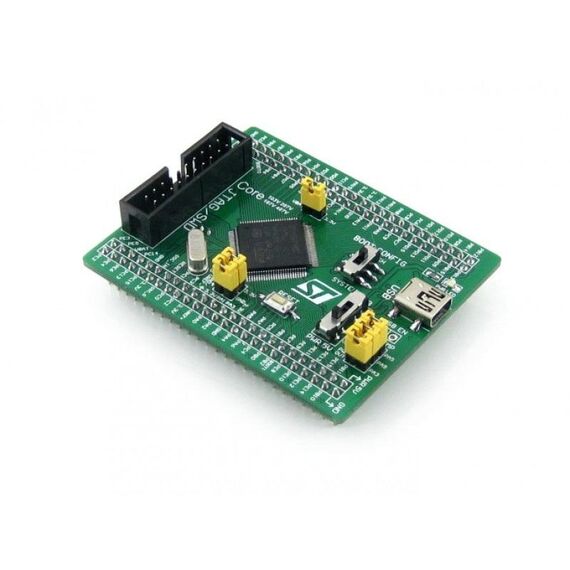

Waveshare Core407V, scheda core STM32F4
ZY13990393
Contattaci - Tel. 095 938900 - 3483625437
 |
|
 |
 |
| Skype |
Panoramica
1. Core407V è una piccola scheda di sviluppo STM32 che presenta un dispositivo STM32F407VET6 come microcontrollore, supporta un'ulteriore espansione. È ideale per iniziare lo sviluppo di applicazioni con la famiglia STM32F.
2. Essendo un sistema minimo pronto per l'uso, il Core407V integra l'interfaccia di comunicazione USB, l'interfaccia di programmazione / debug JTAG / SWD, il circuito dell'orologio, la gestione dell'alimentazione USB, la selezione della modalità di avvio e così via.
3. Inoltre, le intestazioni dei pin sul retro consentono al Core407V di essere collegato alla scheda dell'applicazione e di agire come il circuito principale dell'MCU nel sistema. Tutte le porte I / O sono accessibili sulle intestazioni dei pin e il passo dell'intestazione è progettato come 2,54 mm.
Cosa ha a bordo
1. STM32F407VET6: MCU STM32 ad alte prestazioni che presenta:
- Nucleo: Cortex-M4 RISC a 32 bit
- Caratteristica: un set completo di istruzioni DSP a ciclo singolo
- Frequenza operativa: 168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
- Tensione di funzionamento: 1,8 V-3,6 V.
- Pacchetto: LQFP100
- Memorie: 512kB Flash, 192 + 4kB SRAM
- Interfacce di comunicazione MCU:
- 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 3 x I2C
- 1 x FSMC, 1 x SDIO, 2 x CAN
- 1 x dispositivo USB 2.0 ad alta velocità / piena velocità / host / controller OTG con DMA dedicato, ULPI e PHY a piena velocità su chip
- 1 x 10/100 Ethernet MAC
- Interfaccia telecamera parallela da 1 x 8 a 12 bit
- Convertitori AD e DA: 3 x AD (12 bit, 1μs, condivide 24 canali); 2 x DA (12 bit)
- Debug / Programmazione: supporta le interfacce JTAG / SWD (serial wire debug), supporta IAP
2. AMS1117-3.3 (sul lato inferiore): regolatore di tensione 3.3V
3. MIC2075 (sul lato inferiore): dispositivo di gestione dell'alimentazione USB integrato
4. Interruttore di alimentazione, alimentato da 5Vin o connessione USB
5. Interruttore modalità di avvio, per configurare il pin BOOT0
6. Indicatore di alimentazione
7. Pulsante di ripristino
8. Oscillatore a cristallo 8M
9. Cristallo 32.768K (sul lato inferiore), per RTC interno con calibrazione
10. Interfaccia JTAG / SWD: per debugging / programmazione
11. Connettore USB, utilizzato per stabilire la comunicazione USB tra il PC e la scheda di sviluppo STM32
12. Espansore IO (incluso VCC / GND), tutti i pin MCU sono accessibili sui connettori di espansione per un'ulteriore espansione
13. Pinheader 5Vin, alimentazione 5V necessaria quando si utilizza USB HOST / OTG
14. Ponticello USB
- Mettere in corto il ponticello quando si utilizza l'USB
- Aprire il jumper per disconnettersi dalle porte I / O
15. Ponticello di selezione VBAT
- Mettere in corto il jumper per utilizzare l'alimentazione del sistema
- Aprire il ponticello per collegare il VBAT all'alimentazione esterna, come la batteria
16. Ponticello di selezione VREF
- Mettere in corto il jumper per collegare VREF + / VREF- a VCC / GND
- Aprire il ponticello per collegare VREF + / VREF- ad altri pin personalizzati tramite il cavo del ponticello
Contenuto della confezione
1. Scheda di sviluppo Core407V x 1
2. Cavo USB da tipo A a Mini-B x 1
3. CD del software x 1
1. Core407V è una piccola scheda di sviluppo STM32 che presenta un dispositivo STM32F407VET6 come microcontrollore, supporta un'ulteriore espansione. È ideale per iniziare lo sviluppo di applicazioni con la famiglia STM32F.
2. Essendo un sistema minimo pronto per l'uso, il Core407V integra l'interfaccia di comunicazione USB, l'interfaccia di programmazione / debug JTAG / SWD, il circuito dell'orologio, la gestione dell'alimentazione USB, la selezione della modalità di avvio e così via.
3. Inoltre, le intestazioni dei pin sul retro consentono al Core407V di essere collegato alla scheda dell'applicazione e di agire come il circuito principale dell'MCU nel sistema. Tutte le porte I / O sono accessibili sulle intestazioni dei pin e il passo dell'intestazione è progettato come 2,54 mm.
Cosa ha a bordo
1. STM32F407VET6: MCU STM32 ad alte prestazioni che presenta:
- Nucleo: Cortex-M4 RISC a 32 bit
- Caratteristica: un set completo di istruzioni DSP a ciclo singolo
- Frequenza operativa: 168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
- Tensione di funzionamento: 1,8 V-3,6 V.
- Pacchetto: LQFP100
- Memorie: 512kB Flash, 192 + 4kB SRAM
- Interfacce di comunicazione MCU:
- 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 3 x I2C
- 1 x FSMC, 1 x SDIO, 2 x CAN
- 1 x dispositivo USB 2.0 ad alta velocità / piena velocità / host / controller OTG con DMA dedicato, ULPI e PHY a piena velocità su chip
- 1 x 10/100 Ethernet MAC
- Interfaccia telecamera parallela da 1 x 8 a 12 bit
- Convertitori AD e DA: 3 x AD (12 bit, 1μs, condivide 24 canali); 2 x DA (12 bit)
- Debug / Programmazione: supporta le interfacce JTAG / SWD (serial wire debug), supporta IAP
2. AMS1117-3.3 (sul lato inferiore): regolatore di tensione 3.3V
3. MIC2075 (sul lato inferiore): dispositivo di gestione dell'alimentazione USB integrato
4. Interruttore di alimentazione, alimentato da 5Vin o connessione USB
5. Interruttore modalità di avvio, per configurare il pin BOOT0
6. Indicatore di alimentazione
7. Pulsante di ripristino
8. Oscillatore a cristallo 8M
9. Cristallo 32.768K (sul lato inferiore), per RTC interno con calibrazione
10. Interfaccia JTAG / SWD: per debugging / programmazione
11. Connettore USB, utilizzato per stabilire la comunicazione USB tra il PC e la scheda di sviluppo STM32
12. Espansore IO (incluso VCC / GND), tutti i pin MCU sono accessibili sui connettori di espansione per un'ulteriore espansione
13. Pinheader 5Vin, alimentazione 5V necessaria quando si utilizza USB HOST / OTG
14. Ponticello USB
- Mettere in corto il ponticello quando si utilizza l'USB
- Aprire il jumper per disconnettersi dalle porte I / O
15. Ponticello di selezione VBAT
- Mettere in corto il jumper per utilizzare l'alimentazione del sistema
- Aprire il ponticello per collegare il VBAT all'alimentazione esterna, come la batteria
16. Ponticello di selezione VREF
- Mettere in corto il jumper per collegare VREF + / VREF- a VCC / GND
- Aprire il ponticello per collegare VREF + / VREF- ad altri pin personalizzati tramite il cavo del ponticello
Contenuto della confezione
1. Scheda di sviluppo Core407V x 1
2. Cavo USB da tipo A a Mini-B x 1
3. CD del software x 1
