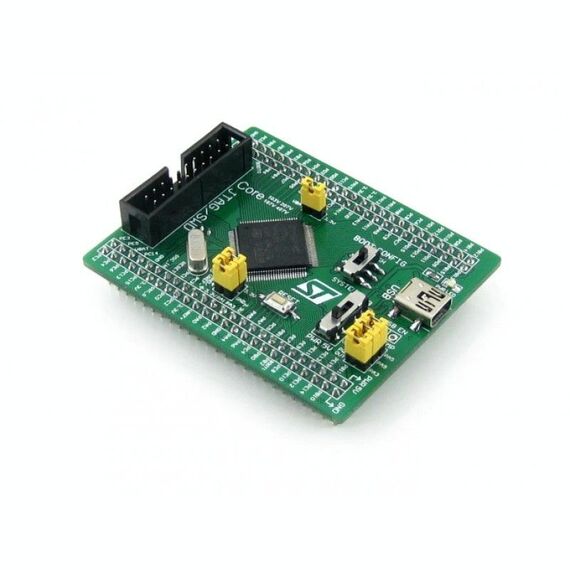

Waveshare Core405R, scheda core STM32F4
ZY13991230
Contattaci - Tel. 095 938900 - 3483625437
 |
|
 |
 |
| Skype |
Panoramica
1. Core405R è una scheda core MCU STM32 progettata per STM32F405RGT6, supporta un'ulteriore espansione. È ideale per iniziare lo sviluppo di applicazioni con la famiglia STM32F.
2. Sistema minimale pronto per l'uso, integra circuito orologio, circuito di controllo USB, connettore USB, 3. ecc.
3. Tutte le porte I / O sono accessibili sulle intestazioni dei pin
4. Interfaccia di programmazione / debug JTAG / SWD
5. Passo dell'intestazione di 2,54 mm, che può essere collegato alla scheda dell'applicazione
Cosa ha a bordo
1. STM32F405RGT6: MCU STM32 ad alte prestazioni che presenta:
- Nucleo: Cortex-M4 RISC a 32 bit
- Frequenza operativa: 168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
- Tensione di funzionamento: 1,8 V-3,6 V.
- Pacchetto: LQFP64
- Memorie: Flash da 1 MB, SRAM da 192 + 4kB
- Interfacce di comunicazione MCU:
- 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
- 1 x dispositivo USB 2.0 HS / FS / controller host / OTG con DMA dedicato, PHY a piena velocità su chip
--1 x USB HS ULPI (richiesto PHY esterno)
- Convertitori AD e DA: 3 x AD (12 bit, 1μs, condivide 16 canali); 2 x DA (12 bit)
- Debug / Programmazione: supporta le interfacce JTAG / SWD (serial wire debug), supporta IAP
2. AMS1117-3.3: regolatore di tensione 3.3V
3. MIC2075-2: dispositivo di gestione dell'alimentazione USB integrato
4. Interruttore di alimentazione, alimentato da 5Vin o connessione USB
5. Selezione della modalità di avvio, per configurare il pin BOOT0
6. Indicatore di alimentazione
7. LED VBUS
8. Pulsante di ripristino
9. Cristallo 8M
10. Cristallo 32.768K, per RTC interno con calibrazione
11. Interfaccia JTAG / SWD: per debugging / programmazione
12. Connettore USB, utilizzato per stabilire la comunicazione USB tra il PC e la scheda di sviluppo STM32
13. L'espansore dei pin MCU, VCC, GND e tutti i pin I / O sono accessibili sui connettori di espansione per un'ulteriore espansione
14. Pinheader 5Vin, alimentazione 5V è necessaria quando si utilizza USB HOST / OTG
15. Ponticello USB
- Mettere in corto il ponticello quando si utilizza l'USB
- Aprire il jumper per disconnettersi dalla relativa porta I / O
16. Ponticello di selezione VBAT
- Mettere in corto il jumper per utilizzare l'alimentazione del sistema
- Aprire il ponticello per collegare il VBAT all'alimentazione esterna, come la batteria
Contenuto della confezione
1. Core405R x 1
2. Cavo USB da tipo A a Mini-B x 1
3. CD del software x 1
1. Core405R è una scheda core MCU STM32 progettata per STM32F405RGT6, supporta un'ulteriore espansione. È ideale per iniziare lo sviluppo di applicazioni con la famiglia STM32F.
2. Sistema minimale pronto per l'uso, integra circuito orologio, circuito di controllo USB, connettore USB, 3. ecc.
3. Tutte le porte I / O sono accessibili sulle intestazioni dei pin
4. Interfaccia di programmazione / debug JTAG / SWD
5. Passo dell'intestazione di 2,54 mm, che può essere collegato alla scheda dell'applicazione
Cosa ha a bordo
1. STM32F405RGT6: MCU STM32 ad alte prestazioni che presenta:
- Nucleo: Cortex-M4 RISC a 32 bit
- Frequenza operativa: 168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
- Tensione di funzionamento: 1,8 V-3,6 V.
- Pacchetto: LQFP64
- Memorie: Flash da 1 MB, SRAM da 192 + 4kB
- Interfacce di comunicazione MCU:
- 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
- 1 x dispositivo USB 2.0 HS / FS / controller host / OTG con DMA dedicato, PHY a piena velocità su chip
--1 x USB HS ULPI (richiesto PHY esterno)
- Convertitori AD e DA: 3 x AD (12 bit, 1μs, condivide 16 canali); 2 x DA (12 bit)
- Debug / Programmazione: supporta le interfacce JTAG / SWD (serial wire debug), supporta IAP
2. AMS1117-3.3: regolatore di tensione 3.3V
3. MIC2075-2: dispositivo di gestione dell'alimentazione USB integrato
4. Interruttore di alimentazione, alimentato da 5Vin o connessione USB
5. Selezione della modalità di avvio, per configurare il pin BOOT0
6. Indicatore di alimentazione
7. LED VBUS
8. Pulsante di ripristino
9. Cristallo 8M
10. Cristallo 32.768K, per RTC interno con calibrazione
11. Interfaccia JTAG / SWD: per debugging / programmazione
12. Connettore USB, utilizzato per stabilire la comunicazione USB tra il PC e la scheda di sviluppo STM32
13. L'espansore dei pin MCU, VCC, GND e tutti i pin I / O sono accessibili sui connettori di espansione per un'ulteriore espansione
14. Pinheader 5Vin, alimentazione 5V è necessaria quando si utilizza USB HOST / OTG
15. Ponticello USB
- Mettere in corto il ponticello quando si utilizza l'USB
- Aprire il jumper per disconnettersi dalla relativa porta I / O
16. Ponticello di selezione VBAT
- Mettere in corto il jumper per utilizzare l'alimentazione del sistema
- Aprire il ponticello per collegare il VBAT all'alimentazione esterna, come la batteria
Contenuto della confezione
1. Core405R x 1
2. Cavo USB da tipo A a Mini-B x 1
3. CD del software x 1
