Descrizione
1. ST-LINK / V2 è un debugger e programmatore in-circuit per le famiglie di microcontrollori STM8 e STM32. Le interfacce SWIM (Single Wire Interface Module) e JTAG / serial wire debugging (SWD) vengono utilizzate per comunicare con qualsiasi microcontrollore STM8 o STM32 situato su una scheda dell'applicazione.
2. Le applicazioni STM8 utilizzano l'interfaccia USB a piena velocità per comunicare con il software ST Visual Develop (STVD) o ST Visual Program (STVP) di STMicroelectronic.
3. Le applicazioni STM32 utilizzano l'interfaccia USB a piena velocità per comunicare con gli ambienti di sviluppo integrati Atollic, IAR, Keil o TASKING.
Caratteristiche principali
1. Alimentazione 5V fornita da un connettore USB
2. Interfaccia compatibile con USB 2.0 a piena velocità
3. Cavo da USB standard A a mini B
4. Caratteristiche specifiche di SWIM
5. Tensione di applicazione da 1,65 V a 5,5 V supportata sull'interfaccia SWIM
6. SWIM modalità a bassa velocità e ad alta velocità supportate
7. Velocità di programmazione SWIM: 9,7 Kbyte / s a bassa velocità e 12,8 Kbyte / s ad alta velocità
8. Cavo SWIM per il collegamento all'applicazione tramite un connettore standard ERNI verticale (rif: 284697 o 214017) o orizzontale (rif: 214012)
9. Cavo SWIM per il collegamento all'applicazione tramite un'intestazione pin o un connettore passo 2,54 mm
10. Caratteristiche specifiche di JTAG
11. Tensione di applicazione da 1,65 V a 3,6 V supportata sull'interfaccia JTAG e ingressi con tolleranza di 5 V
12. Cavo JTAG per il collegamento a un connettore JTAG standard a 20 pin passo 2,54 mm
13. Funzionalità di aggiornamento diretto del firmware supportata (DFU)
14. LED di stato che lampeggia durante la comunicazione con il PC
15. Temperatura di esercizio da 0 a 50 ° C
Esempio di applicazione
Collegamento del PC e della scheda dell'applicazione STM8 / STM32 tramite ST-LINK / V2 per stabilire la connessione hardware
Connessione con applicazioni STM8

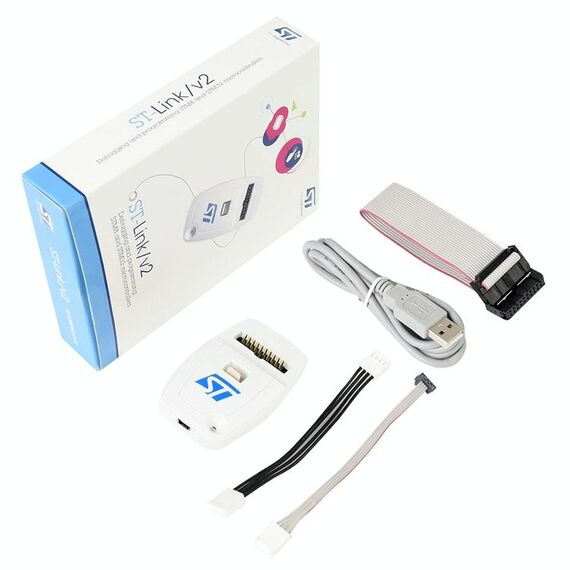

L'ST-LINK / V2 deve essere collegato all'applicazione STM8 tramite il cavo SWIM. Con il prodotto vengono forniti due cavi SWIM:
- Nastro piatto SWIM con un connettore ERNI standard a un'estremità e un connettore a 4 pin all'altra estremità
- Nastro piatto SWIM terminato con un connettore a 4 pin, 2,54 mm, economico su due lati
Connessione con applicazioni STM32
Per gli sviluppi STM32, ST-LINK / V2 deve essere collegato all'applicazione utilizzando il nastro piatto JTAG femmina-femmina standard a 20 pin fornito.
Stato ST-LINK / V2
Il LED etichettato "COM" sopra ST-LINK / V2 mostra lo stato ST-LINK / V2 (qualunque sia il tipo di connessione). Quando il:
1. Il LED lampeggia in ROSSO: è in corso la prima enumerazione USB con il PC. Se continua a lampeggiare in ROSSO, forse il driver USB NON è stato trovato.
2. Il LED è ROSSO: la comunicazione tra ST-LINK / V2 e il PC è stabilita (fine dell'enumerazione).
3. Il LED lampeggia VERDE / ROSSO: è in corso lo scambio di dati tra il target e il PC.
4. Il LED è VERDE: l'ultima comunicazione è andata a buon fine.
5. Il LED è ARANCIONE: la comunicazione ST-LINK / V2 con il target è fallita.
