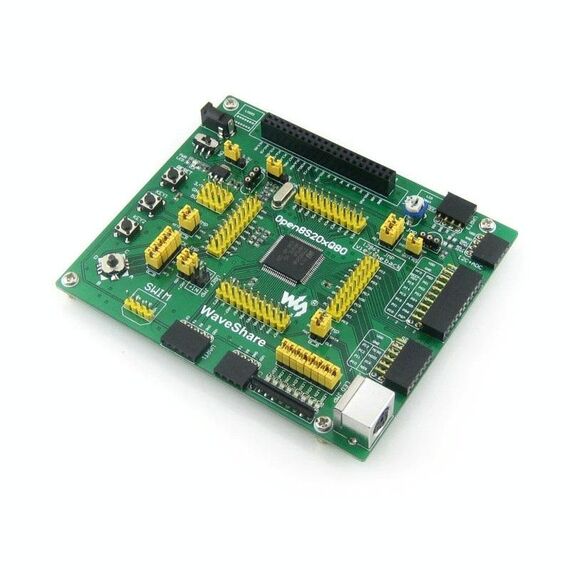

Waveshare Open8S208Q80 Standard, scheda di sviluppo STM8
ZY14345285
Contattaci - Tel. 095 938900 - 3483625437
 |
|
 |
 |
| Skype |
Panoramica
Open8S208Q80 è una scheda di sviluppo STM8 che presenta un dispositivo STM8S208MB come microcontrollore. Supporta un'ulteriore espansione con varie schede accessorie opzionali per applicazioni specifiche. Il design modulare e aperto lo rende ideale per iniziare lo sviluppo di applicazioni con il microcontrollore STM8.
Cosa ho a bordo
1. STM8S208MB: MCU STM8 ad alte prestazioni che presenta:
- Nucleo: 8 bit
- Frequenza operativa: 24 MHz (20 MIPS) max
- Tensione di esercizio: 2,7-5,5 V.
- Pacchetto: LQFP80
- I / O: 68
- Memorie: 128kB Flash, 6kB SRAM, 2kB EEPROM
- Interfacce di comunicazione: 1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x PWM, 16 x ADC
- Debug / Programmazione: SWIM
2. AMS1117-3.3: regolatore di tensione 3.3V
3. Interruttore di alimentazione
4. Indicatore di alimentazione
5. LED: utili per indicare lo stato di I / O e / o lo stato di esecuzione del programma
6. Pulsante di ripristino
7. Tasti utente: per test ingresso I / O e / o controllo programma
8. Joystick: cinque posizioni
9. Oscillatore a cristallo 8M
10. Resistenza regolabile: per la regolazione del contrasto LCD12864
11. Interfaccia UART1: per il collegamento di periferiche UART, come RS232, RS485, USB TO UART, ecc.
12. Interfaccia CAN: per il collegamento dei moduli CAN
13. Interfaccia PS / 2: per il collegamento di dispositivi PS / 2, come tastiera e / o mouse
14. Interfaccia SPI: per il collegamento di periferiche SPI, come DataFlash (AT45DBxx), scheda SD, MP3, ecc.
15. Interfaccia 16 I / O: per il collegamento di schede accessorie che utilizzano il controllo I / O, come FT245 USB FIFO, 8 SEG LED, ecc.
16. Interfaccia IC: per il collegamento di periferiche I2C, come espansori I / O (PCF8574), EEPROM (AT24Cxx), ecc.
17. Interfaccia UART3: per il collegamento di periferiche UART, come RS232, RS485, USB TO UART, ecc.
18. Interfaccia LCD grafica multicolore: per il collegamento di LCD touch screen multicolore da 2,2 pollici che utilizzano il controllo SPI
19. Interfaccia LCD grafica a matrice di punti: per il collegamento di LCD grafici come LCD12864
20. Interfaccia 1-WIRE: V che collega dispositivi 1-WIRE (pacchetto TO-92), come il sensore di temperatura (DS18B20), il numero di registrazione elettronica (DS2401), ecc.
21. Jack 5V CC
22. Presa di cristallo personalizzata
23. Ingresso / uscita alimentazione VCC: solitamente utilizzata come uscita di alimentazione, anche con messa a terra comune con altre schede utente
24. Connettore pin MCU: tutti i pin MCU sono accessibili sui connettori di espansione per un'ulteriore espansione
25. Interfaccia SWIM: per il debug / programmazione
26. Ponticello chiavi utente
27. Ponticello del joystick
28. Ponticello 1 FILI
29. Ponticello LED
30. Ponticello PS / 2
31. Ponticello di selezione dell'interfaccia LCD
- Mettere in corto il ponticello per LCD a matrice di punti
- Aprire il ponticello per LCD multicolore
32. Ponticello di selezione VDD
33. Maglione di selezione di cristalli
34. Ponticello di selezione VREF
35. Per i ponticelli 26-30:
- Mettere in corto il jumper per collegarsi agli I / O usati nel codice di esempio;
- Aprire il jumper per connettersi ad altri pin personalizzati tramite cavi jumper.
Contenuto della confezione
1. Scheda di sviluppo Open8S208Q80 x 1
2. Cavo a 4 pin x 2
3. Cavo a 2 pin x 2
4. Cavo di alimentazione USB x 1
5. CD della guida dell'utente x 1
Open8S208Q80 è una scheda di sviluppo STM8 che presenta un dispositivo STM8S208MB come microcontrollore. Supporta un'ulteriore espansione con varie schede accessorie opzionali per applicazioni specifiche. Il design modulare e aperto lo rende ideale per iniziare lo sviluppo di applicazioni con il microcontrollore STM8.
Cosa ho a bordo
1. STM8S208MB: MCU STM8 ad alte prestazioni che presenta:
- Nucleo: 8 bit
- Frequenza operativa: 24 MHz (20 MIPS) max
- Tensione di esercizio: 2,7-5,5 V.
- Pacchetto: LQFP80
- I / O: 68
- Memorie: 128kB Flash, 6kB SRAM, 2kB EEPROM
- Interfacce di comunicazione: 1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x PWM, 16 x ADC
- Debug / Programmazione: SWIM
2. AMS1117-3.3: regolatore di tensione 3.3V
3. Interruttore di alimentazione
4. Indicatore di alimentazione
5. LED: utili per indicare lo stato di I / O e / o lo stato di esecuzione del programma
6. Pulsante di ripristino
7. Tasti utente: per test ingresso I / O e / o controllo programma
8. Joystick: cinque posizioni
9. Oscillatore a cristallo 8M
10. Resistenza regolabile: per la regolazione del contrasto LCD12864
11. Interfaccia UART1: per il collegamento di periferiche UART, come RS232, RS485, USB TO UART, ecc.
12. Interfaccia CAN: per il collegamento dei moduli CAN
13. Interfaccia PS / 2: per il collegamento di dispositivi PS / 2, come tastiera e / o mouse
14. Interfaccia SPI: per il collegamento di periferiche SPI, come DataFlash (AT45DBxx), scheda SD, MP3, ecc.
15. Interfaccia 16 I / O: per il collegamento di schede accessorie che utilizzano il controllo I / O, come FT245 USB FIFO, 8 SEG LED, ecc.
16. Interfaccia IC: per il collegamento di periferiche I2C, come espansori I / O (PCF8574), EEPROM (AT24Cxx), ecc.
17. Interfaccia UART3: per il collegamento di periferiche UART, come RS232, RS485, USB TO UART, ecc.
18. Interfaccia LCD grafica multicolore: per il collegamento di LCD touch screen multicolore da 2,2 pollici che utilizzano il controllo SPI
19. Interfaccia LCD grafica a matrice di punti: per il collegamento di LCD grafici come LCD12864
20. Interfaccia 1-WIRE: V che collega dispositivi 1-WIRE (pacchetto TO-92), come il sensore di temperatura (DS18B20), il numero di registrazione elettronica (DS2401), ecc.
21. Jack 5V CC
22. Presa di cristallo personalizzata
23. Ingresso / uscita alimentazione VCC: solitamente utilizzata come uscita di alimentazione, anche con messa a terra comune con altre schede utente
24. Connettore pin MCU: tutti i pin MCU sono accessibili sui connettori di espansione per un'ulteriore espansione
25. Interfaccia SWIM: per il debug / programmazione
26. Ponticello chiavi utente
27. Ponticello del joystick
28. Ponticello 1 FILI
29. Ponticello LED
30. Ponticello PS / 2
31. Ponticello di selezione dell'interfaccia LCD
- Mettere in corto il ponticello per LCD a matrice di punti
- Aprire il ponticello per LCD multicolore
32. Ponticello di selezione VDD
33. Maglione di selezione di cristalli
34. Ponticello di selezione VREF
35. Per i ponticelli 26-30:
- Mettere in corto il jumper per collegarsi agli I / O usati nel codice di esempio;
- Aprire il jumper per connettersi ad altri pin personalizzati tramite cavi jumper.
Contenuto della confezione
1. Scheda di sviluppo Open8S208Q80 x 1
2. Cavo a 4 pin x 2
3. Cavo a 2 pin x 2
4. Cavo di alimentazione USB x 1
5. CD della guida dell'utente x 1
