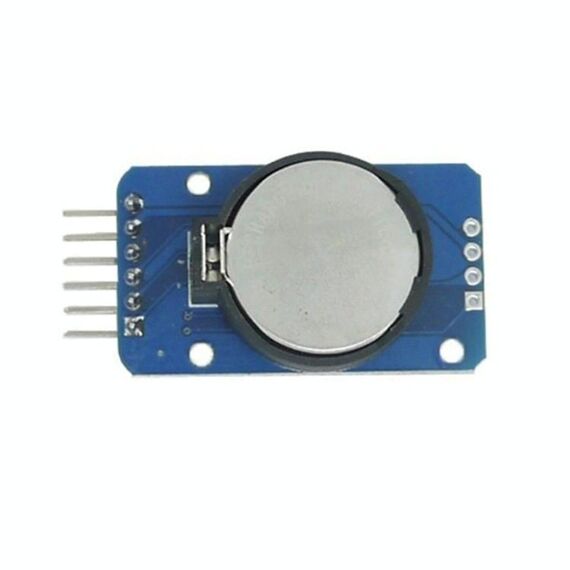

DS3231 AT24C32 Modulo orologio ad alta precisione Modulo IIC Modulo di memoria
Accedi in modo che possiamo avvisarti di una risposta
Descrizione
1. Dimensioni: 38 mm (lunghezza) x 22 mm (larghezza) x 14 mm (altezza).
2. Peso: 8 g
3. Tensione di lavoro: 3,3-5,5 V.
4. Chip orologio: chip orologio ad alta precisione DS3231
5. Precisione dell'orologio: entro 0-40 gradi C, precisione 2 ppm, errore annuale di circa 1 minuto
6. Con 2 sveglie del calendario
7. Uscita onda quadra programmabile
8. L'orologio in tempo reale genera secondi, minuti, ore, settimana, data, mese e anno e fornisce una compensazione per l'anno bisestile valido fino a 2100 anni
9. Il sensore di temperatura all'interno del chip ha una precisione di +/- 3 gradi C
10. Chip di memoria: AT24C32 (capacità di memoria 32K)
11. Interfaccia bus IIC, alta velocità di trasmissione 400 KHz (quando la tensione di lavoro è 5 V)
12. Può collegare in cascata altri dispositivi IIC, l'indirizzo 24C32 può essere modificato dal cortocircuito A0 / A1 / A2, l'indirizzo predefinito è 0x57
13. Con batteria ricaricabile LIR2032 per garantire che l'orologio funzioni normalmente anche dopo che il sistema è stato spento
14. Imballaggio: confezione singola antistatica
15. Istruzioni per il cablaggio (prendendo come esempio Arduino uno r3):
SCL - A5
SDA - A4
VCC - 5V
GND - GND
16. DS3231 è un orologio in tempo reale (RTC) I2C ad alta precisione e basso costo con oscillatore a cristallo con compensazione della temperatura (TCXO) e cristallo integrati. Il dispositivo contiene un ingresso batteria, che può mantenere un tempismo preciso quando l'alimentazione principale è scollegata. L'oscillatore a cristallo integrato migliora la precisione a lungo termine del dispositivo e riduce il numero di componenti nella linea di produzione. Il DS3231 offre intervalli di temperatura commerciali e industriali ed è disponibile in un contenitore SO da 300mil a 16 pin.
17. RTC salva le informazioni su secondi, minuti, ore, giorno, data, mese e anno. I mesi inferiori a 31 giorni regoleranno automaticamente la fine del mese, comprese le correzioni per gli anni bisestili. Il formato di lavoro dell'orologio può essere 24 ore o 12 ore con indicazione / AM / PM. Fornisce due allarmi calendario configurabili e un'uscita onda quadra configurabile. L'indirizzo e i dati vengono trasferiti in serie tramite il bus bidirezionale I2C.
I sofisticati circuiti di riferimento e comparatore della tensione con compensazione della temperatura vengono utilizzati per monitorare lo stato VCC, rilevare interruzioni di corrente, fornire uscite di ripristino e passare automaticamente all'alimentazione di backup quando necessario. Inoltre, il pin di monitoraggio / RST può essere utilizzato come ingresso manuale per generare un ripristino μP.
18. Oltre all'elevata precisione di temporizzazione, il DS3231 dispone anche di altre funzioni che espandono le funzioni aggiuntive e l'intervallo di selezione dell'host di sistema. Il dispositivo integra un sensore di temperatura digitale molto preciso, a cui è possibile accedere tramite l'interfaccia I2C * (proprio come l'ora). La precisione di questo sensore di temperatura è di +/- 3 gradi C.Il circuito di controllo su chip può realizzare il rilevamento automatico dell'alimentazione e gestire la commutazione dell'alimentazione tra l'alimentazione principale e l'alimentazione di backup (ovvero, la bassa tensione batteria). Se l'alimentatore principale è spento, il dispositivo può continuare a fornire tempi e temperature precisi senza influire sulle prestazioni. Quando l'alimentazione principale viene riattivata o il valore di tensione ritorna nell'intervallo consentito, è possibile utilizzare la funzione di ripristino su chip per riavviare il microprocessore del sistema.
