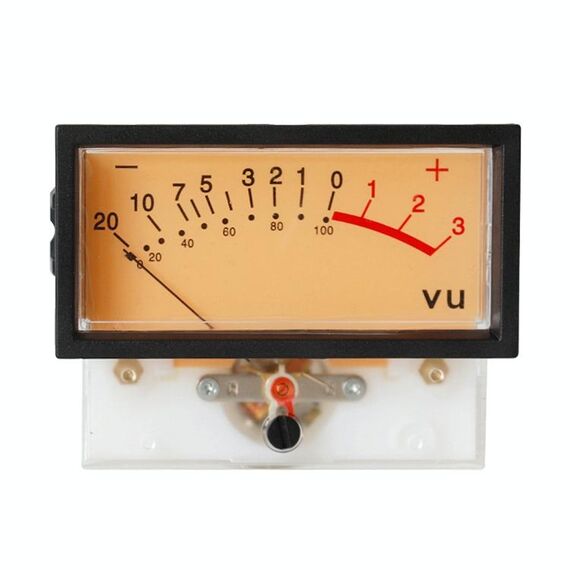

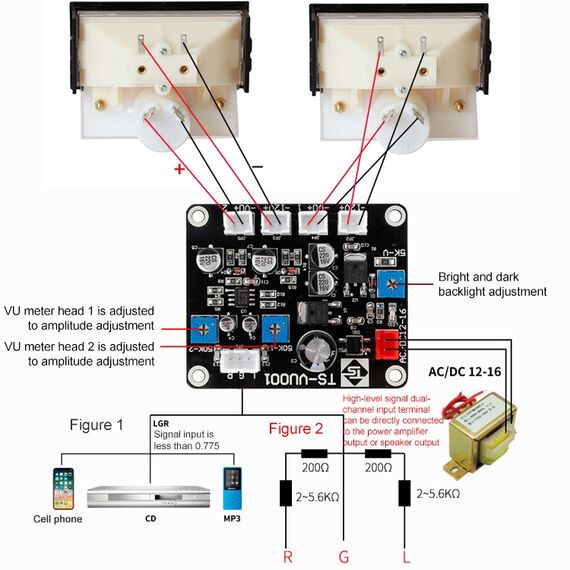

TN-73 VU Meter ad Alta Precisione per Potenza e DB - Mixer Audio

Descrizione Dettagliata:

Specifiche Generali:

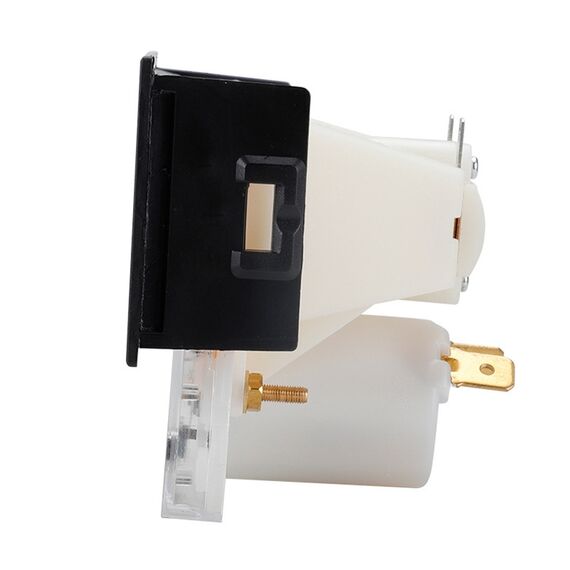

1. Parte Mobile: Il misuratore utilizza una bobina mobile di tipo avanzato, garantendo precisione e affidabilità nelle misurazioni.

2. Materiale del Puntatore: Realizzato con strips di alpacca, un materiale che offre una buona resistenza e lunga durata per un puntatore stabile.

3. Colore del Puntatore: Il puntatore è di colore nero, facilmente visibile e ideale per una lettura chiara e precisa.

4. Direzione Oscillazione del Puntatore: Il puntatore oscilla da sinistra a destra, consentendo un movimento regolare e misurazioni fluide.

5. Lunghezza del Puntatore: Il puntatore misura 30 mm (+/- 1 mm) dalla fine dell'ago al centro dell'asse, per una maggiore precisione nella lettura.

6. Larghezza del Puntatore: La larghezza è di 0,45 mm (+/- 0,05 mm), mantenendo un profilo sottile per garantire letture accurate anche in spazi ristretti.

7. Modo d'Uso: Il misuratore deve essere utilizzato in posizione verticale, garantendo stabilità e precisione durante l'uso.

8. Limiti di Temperatura Operativa: Funziona efficacemente in un intervallo di temperatura da -10°C a +60°C con umidità relativa del 35-85%.

9. Limiti di Temperatura di Stoccaggio: Può essere conservato in condizioni di temperatura da -20°C a +60°C con umidità relativa del 35-85%.

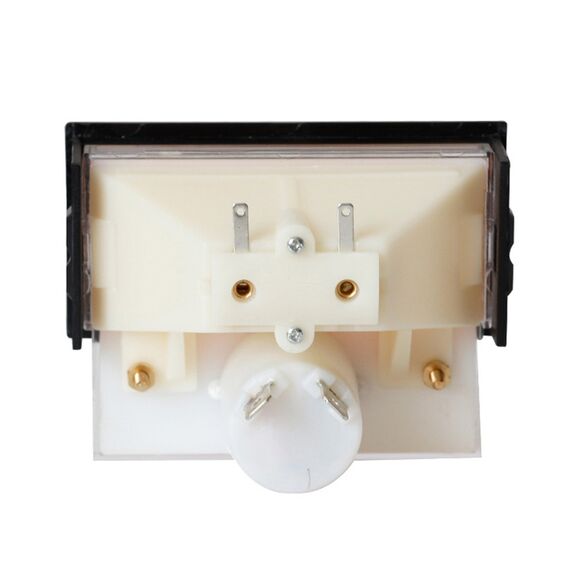

10. Saldatura Condizioni: La saldatura deve essere effettuata posizionando il terminale circa 3 mm nel piatto di stagno a 230°C per 3,5 secondi. Successivamente, i componenti devono essere testati e dovrebbero rimanere in buone condizioni.

11. Condizioni di Saldatura: Utilizzare una pistola di saldatura a 350°C per 3,5 secondi, mantenendo il terminale a circa 3 mm dalla punta della pistola. I componenti dovrebbero essere testati e rimanere normali dopo questa prova.

12. Test Antistatico: Per garantire l'affidabilità, utilizzare un panno asciutto in nylon per testare la superficie del coperchio trasparente nella stessa direzione per tre volte. Se il puntatore è sotto il 1/3 della lunghezza della scala, deve tornare alla posizione zero entro tre secondi.

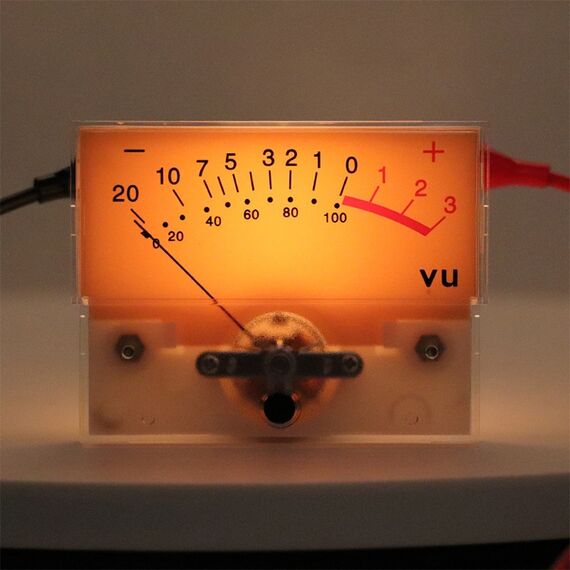

13. Lampadina: Il dispositivo è dotato di una lampadina da 12W a 12V DC, per un'illuminazione ottimale della scala e una facile lettura.

Prestazioni Elettriche:

1. Condizioni di Test: Il misuratore è testato a 20°C di temperatura con umidità del 70%, ma può anche essere testato in condizioni di temperatura e umidità normali.

2. Sensibilità del Puntatore: La sensibilità del puntatore è di 1mA +/- 5%, con una scala che va dallo zero alla posizione di fondo scala (massimo).

3. Impedenza Interna: L'impedenza interna del misuratore è 50 ohm +/- 5%, che garantisce una buona compatibilità con dispositivi esterni.

4. Isolamento Impedenza: Il misuratore ha una impedenza di isolamento superiore a 500V DC inclusi 50M Ohm per il circuito di carica esterno e l'involucro del contatore.

5. Posizione Zero: La posizione di riferimento è la sovrapposizione tra il puntatore e la scala zero, con un margine di errore di +/- 1 mm.

6. Equalizzazione: La posizione del misuratore è considerata corretta se la deviazione è inferiore a ±1 mm quando inclinato a 90 gradi durante l'uso.

7. Bacchetta: Aggiungendo tre volte la corrente di fondo scala, il puntatore dovrebbe ridursi lentamente fino a 1/2 della lettura, tornando alla posizione normale a 1/3 della scala.

8. Attrito: L'errore di punto è limitato a ±1 mm quando la corrente viene lentamente aumentata o diminuita nel misuratore.

9. Frenatura: Aggiungendo 2/3 della corrente di fondo scala, il puntatore si posizionerà nella zona corretta entro un secondo.

Test Speciali:

1. Test di Sovraccarico: Il misuratore sopporta l'ingresso di corrente fino a dieci volte la corrente di fondo scala, ripetuto ogni cinque secondi per nove volte, con tutti i componenti che devono rimanere funzionali.

2. Test di Vibrazione: Dopo il confezionamento, il misuratore viene sottoposto a vibrazioni di 4 mm per 1000 volte al minuto, per 10 minuti in ogni direzione, con tutti i componenti che devono restare normali.

3. Resistenza agli Urti: Il dispositivo è caduto da 30 cm di altezza su un bordo di 3 cm, e testato in tre direzioni (X, Y, Z), con tutti i componenti che devono rimanere operativi.

4. Test di Affidabilità: Testato per 100.000 ingressi di corrente senza alcun errore nel puntatore.

5. Test Ambientale: Esaminato a 50°C e 85% di umidità per 100 ore, con tutti i componenti che devono rimanere normali.

6. Test di Tensione Terminale: Il terminale deve essere in grado di sopportare 1 kg di tensione per 60 secondi senza danni.

Queste specifiche assicurano che il dispositivo sia estremamente affidabile, preciso e resistente, adatto per misurazioni accurate anche in ambienti di lavoro severi. Ideale per applicazioni professionali e industriali.
