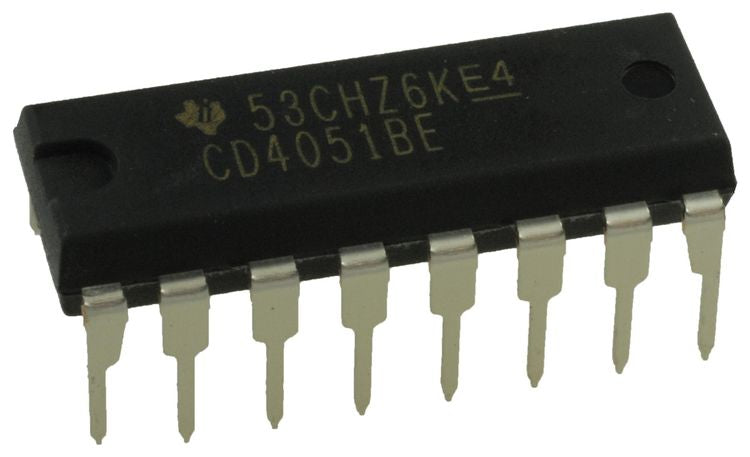

CI multiplexer/demultiplexer analogico - CD4051BE
€0,38
CD4051BE - CI multiplexer/demultiplexer analogico 8:1, singolo, 240 ohm, 3V / 20V, DIP-16
Il multiplexer analogico CD4051BE è un interruttore analogico controllato digitalmente con bassa impedenza in ON e bassissima corrente di dispersione in OFF. Il controllo dei segnali analogici fino a 20VP-P si può ottenere attraverso segnali digitali di ampiezza da 4,5V a 20V (se VDD-VSS = 3V, si può controllare VDD-VEE di fino a 13V; per differenze di livello VDD-VEE sopra i 13V, si richiede una VDD-VSS di almeno 4,5V). Per esempio, se VDD = +4.5V, VSS = 0V e VEE = -13.5V, i segnali analogici da -13.5V a +4.5V si possono controllare con input digitali da 0V a 5V. Questi circuiti dissipano un'energia di riposo estremamente bassa negli interi range di tensione di alimentazione VDD-VSS e VDD-VEE, indipendentemente dallo stato logico dei segnali di controllo. Quando un 1 logico è presente nel terminale di inibizione dell'input, si disattivano tutti i canali. CD4051BE ha tre ingressi di controllo binario, A, B e C, e un ingresso di inibizione. I tre segnali binari selezionano da 1 a 8 cana
- Ampio range di livelli di segnali digitali e analogici
- Bassa resistenza in ON, 125 Ohm tipica su un range di input di segnale 15VP-P per VDD-VEE = 18V
- Alta resistenza in OFF, dispersione di canale di ±100pA tipica con VDD-VEE = 18V
- Conversione di livello logico
- Caratteristiche di matched switch, rON = 5 tipica per VDD-VEE = 15V
- Dissipazione di potenza a riposo molto bassa in tutte le condizioni di alimentazione e ingresso di controllo digitale
- Decodifica dell'indirizzo binario su chip
- Valori parametrici di 5V, 10V e 15V
- Testato al 10% per la corrente di riposo a 20V
- Corrente di ingresso massima di 1µA con 18V su tutto il range completo di temperature; 100nA con 18V e 25°C
- La commutazione break-before-make elimina la sovrapposizione dei canali
Localizzatore di negozi
CI multiplexer/demultiplexer analogico - CD4051BE
SKU: 30418
Esaurito
CI multiplexer/demultiplexer analogico - CD4051BE
€0,38
€0,38
CD4051BE - CI multiplexer/demultiplexer analogico 8:1, singolo, 240 ohm, 3V / 20V, DIP-16
Il multiplexer analogico CD4051BE è un interruttore analogico controllato digitalmente con bassa impedenza in ON e bassissima corrente di dispersione in OFF. Il controllo dei segnali analogici fino a 20VP-P si può ottenere attraverso segnali digitali di ampiezza da 4,5V a 20V (se VDD-VSS = 3V, si può controllare VDD-VEE di fino a 13V; per differenze di livello VDD-VEE sopra i 13V, si richiede una VDD-VSS di almeno 4,5V). Per esempio, se VDD = +4.5V, VSS = 0V e VEE = -13.5V, i segnali analogici da -13.5V a +4.5V si possono controllare con input digitali da 0V a 5V. Questi circuiti dissipano un'energia di riposo estremamente bassa negli interi range di tensione di alimentazione VDD-VSS e VDD-VEE, indipendentemente dallo stato logico dei segnali di controllo. Quando un 1 logico è presente nel terminale di inibizione dell'input, si disattivano tutti i canali. CD4051BE ha tre ingressi di controllo binario, A, B e C, e un ingresso di inibizione. I tre segnali binari selezionano da 1 a 8 cana
- Ampio range di livelli di segnali digitali e analogici
- Bassa resistenza in ON, 125 Ohm tipica su un range di input di segnale 15VP-P per VDD-VEE = 18V
- Alta resistenza in OFF, dispersione di canale di ±100pA tipica con VDD-VEE = 18V
- Conversione di livello logico
- Caratteristiche di matched switch, rON = 5 tipica per VDD-VEE = 15V
- Dissipazione di potenza a riposo molto bassa in tutte le condizioni di alimentazione e ingresso di controllo digitale
- Decodifica dell'indirizzo binario su chip
- Valori parametrici di 5V, 10V e 15V
- Testato al 10% per la corrente di riposo a 20V
- Corrente di ingresso massima di 1µA con 18V su tutto il range completo di temperature; 100nA con 18V e 25°C
- La commutazione break-before-make elimina la sovrapposizione dei canali
