Scheda di sviluppo Waveshare ESP32-S3 con display LCD da 0,85 pollici 128×128, doppio microfono, Wi-Fi/BLE 5 e supporto AI., ESP32-S3-LCD-0.85

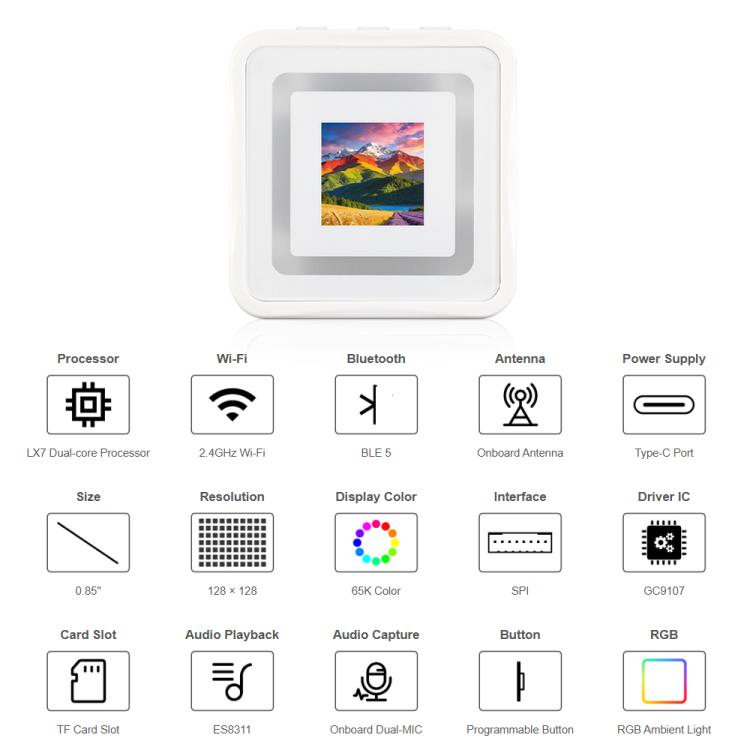

1. La ESP32-S3-LCD-0.85 è una scheda di sviluppo per microcontrollori che supporta Wi-Fi a 2,4 GHz e Bluetooth BLE 5. È caratterizzata da un piccolo involucro in plastica stampata a forma quadrata, compatto ed esteticamente gradevole, con un'ottima resa tattile.Le periferiche integrate includono un display LCD a colori IPS da 0,85 pollici, uno slot per schede Micro SD, 8 LED RGB colorati e un chip codec audio a basso consumo, che facilitano lo sviluppo di applicazioni multimediali e interattive.Sfruttando queste risorse hardware, il prodotto consente funzioni come la visualizzazione di immagini, la riproduzione audio e il controllo degli effetti luminosi.È adatta per la prototipazione rapida e può essere integrata in prodotti finali per l'espansione personalizzata e lo sviluppo secondario.
2. Dotata di un processore dual-core Xtensa LX7 a 32 bit ad alte prestazioni, con una frequenza di clock fino a 240 MHz.
3. Supporta Wi-Fi a 2,4 GHz (802.11 b/g/n) e Bluetooth 5 (LE), con antenna integrata.4. 512 KB di SRAM integrati, 384 KB di ROM, 8 MB di Flash e 8 MB di PSRAM.
5. Utilizza un'interfaccia Type-C, che migliora la praticità d'uso e la compatibilità con i dispositivi.

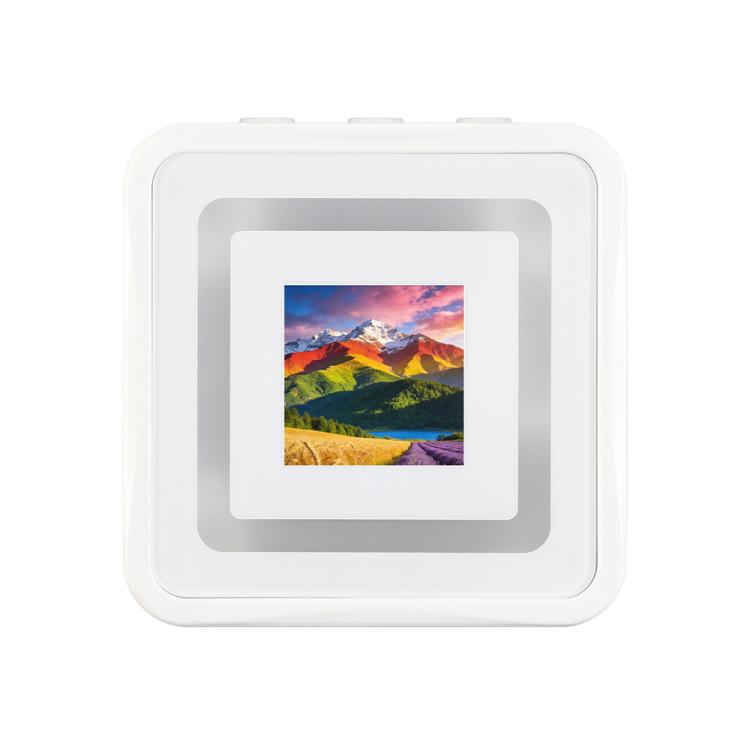

6. Schermo LCD integrato da 0,85 pollici, risoluzione 128 x 128, 65.000 colori.

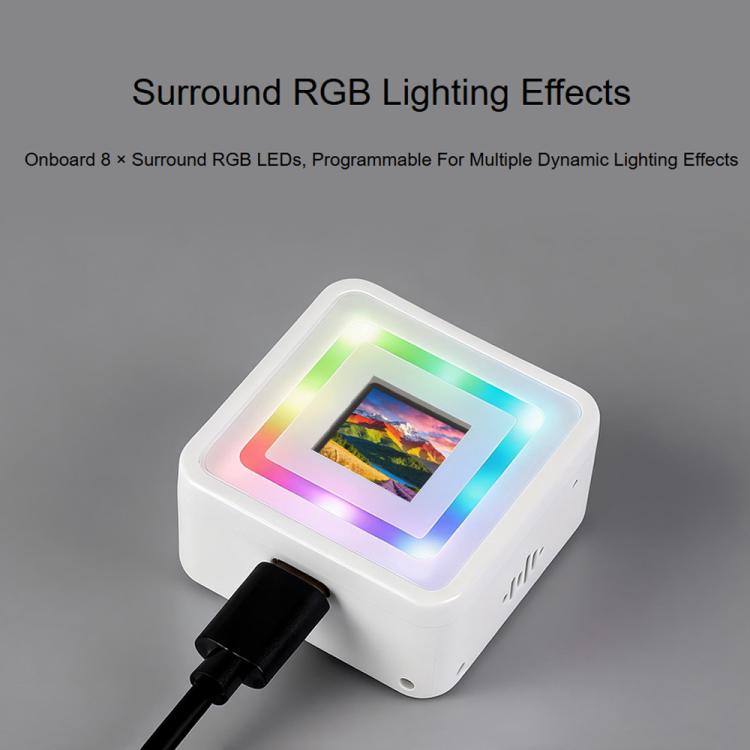

7. 8 luci RGB ad anello integrate, programmabili per vari effetti di illuminazione dinamica.
8. Interfaccia di carica/scarica per batteria al litio MX1.25 da 3,7 V integrata.
9. I pad di saldatura I2C, UART e altri esposti consentono il collegamento di dispositivi esterni e il debug, offrendo una configurazione flessibile delle periferiche.
10. Lo slot per schede Micro SD integrato offre spazio di archiviazione espanso, trasferimento dati veloce e flessibilità per la registrazione dei dati e la riproduzione multimediale, semplificando la progettazione del circuito.

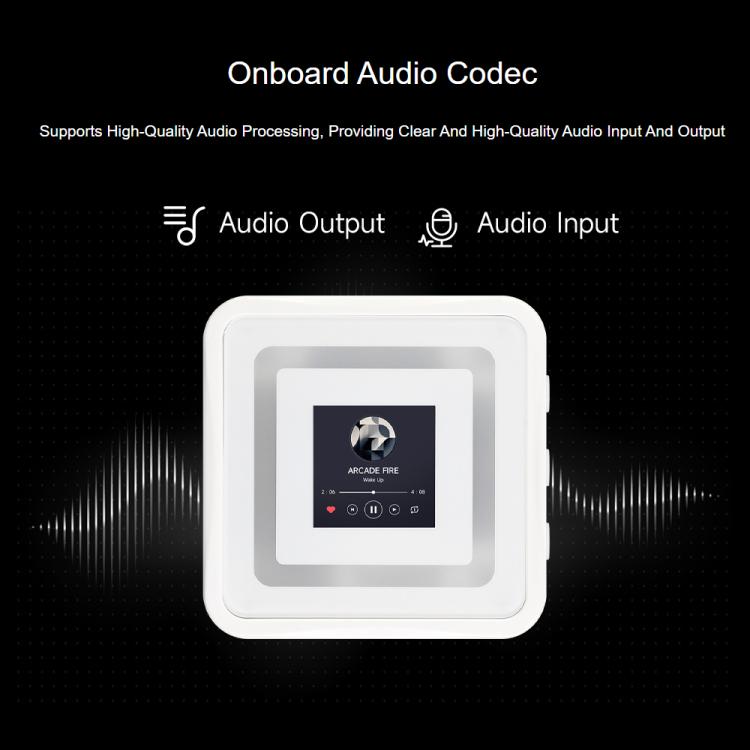

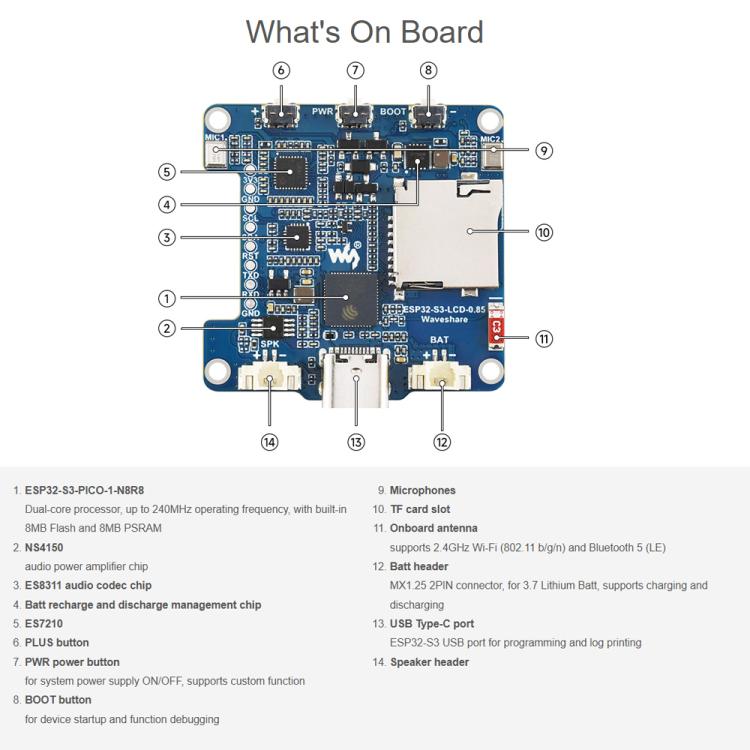

11. Le risorse integrate includono il chip codec audio ES8311, il modulo microfono a doppio microfono e altri componenti.
Parametri dello schermo LCD:
1. Tensione di funzionamento: 3,3 V/5 V
2. Dimensioni del display: 15,21 x 15,21 mm
3. Risoluzione del display: 128 x 128 pixel
4. Colori del display: 65.000
5. Pannello del display: IPS
6. Pixel pitch: 39,6 x 118,8 µm
7. Tipo di interfaccia: SPI a 4 fili
8. Circuito integrato driver: GC9107
