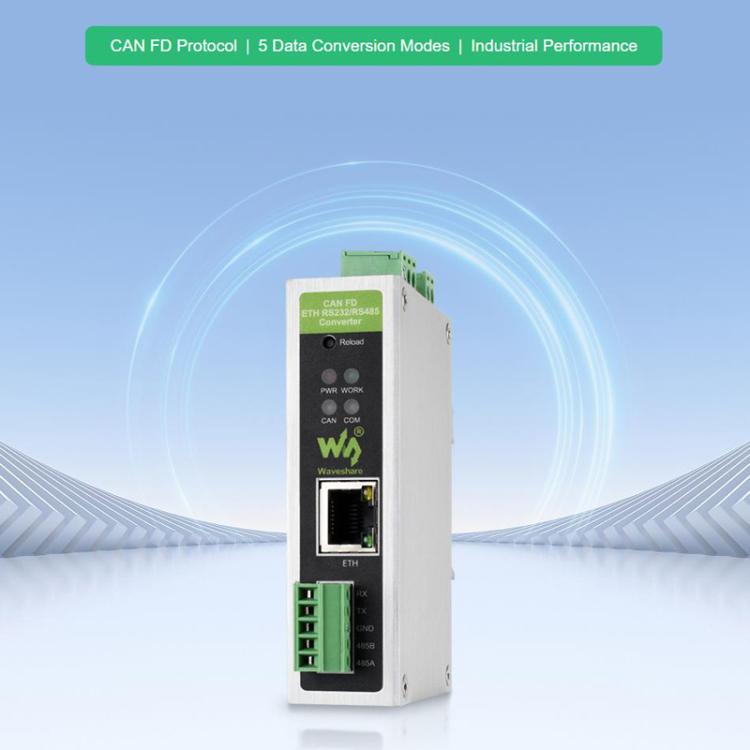

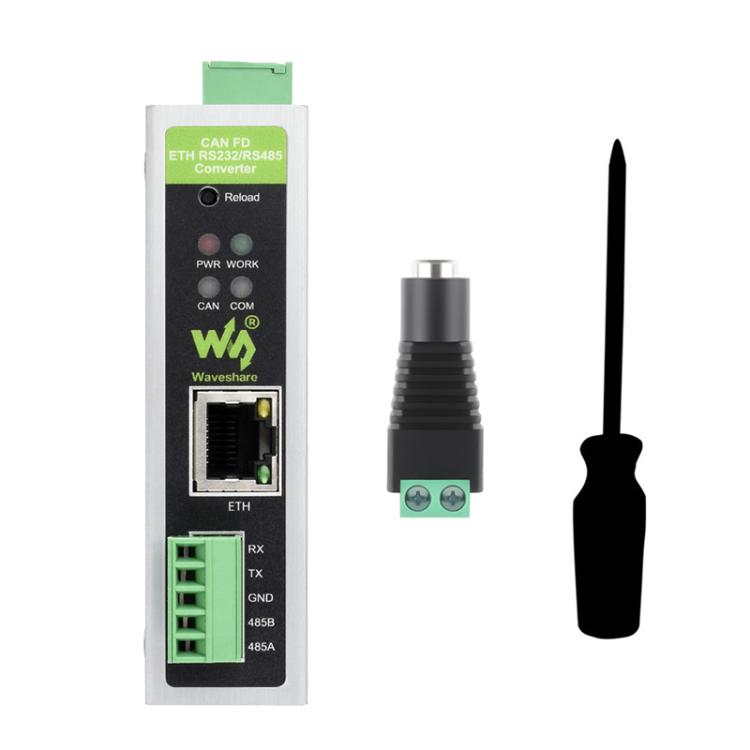

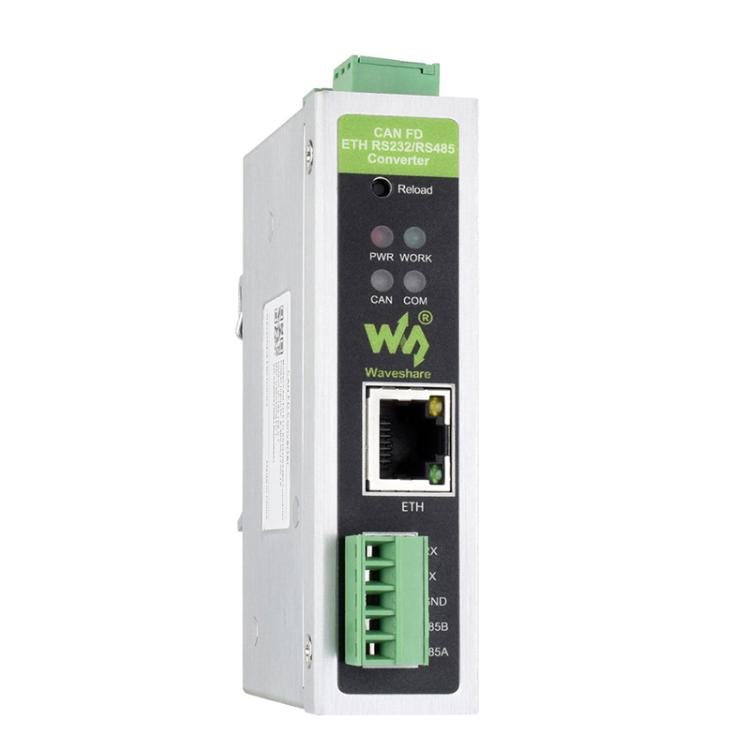

Convertitore di protocollo CAN FD bidirezionale con RS485, RS232 e RJ45

Convertitore protocollo CAN FD

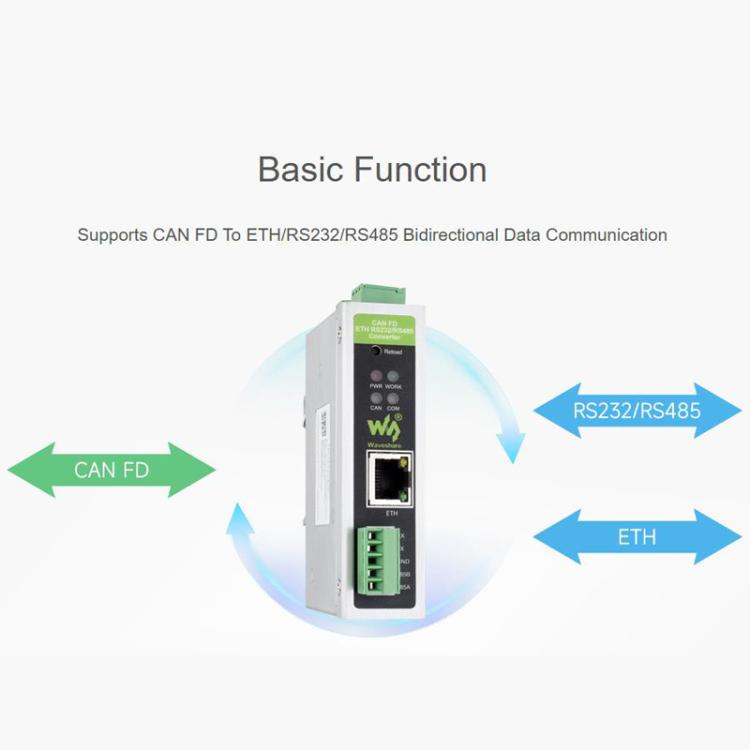

Il convertitore protocollo CAN FD consente la comunicazione bidirezionale tra una rete CAN e una porta di rete o seriale. Supporta CAN 2.0A/2.0B, una porta RJ45 e l’accesso RS485 o RS232, con conversione verso Modbus TCP o Modbus RTU. Offre cinque modalità di conversione e si installa su guida.

Caratteristiche principali

• Una porta CAN compatibile con CAN FD e CAN 2.0A/2.0B.
• Porta di rete RJ45 10/100 Mbps con connessione cross-direct adattiva.
• Accesso seriale unidirezionale RS485 o RS232.
• Supporta conversione CAN FD verso Modbus TCP e Modbus RTU, in modalità master o slave.

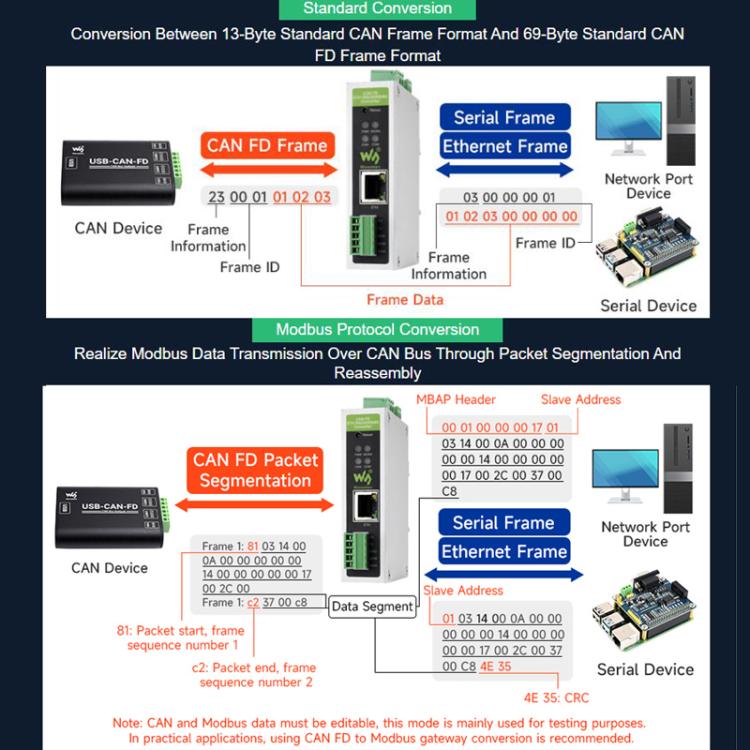

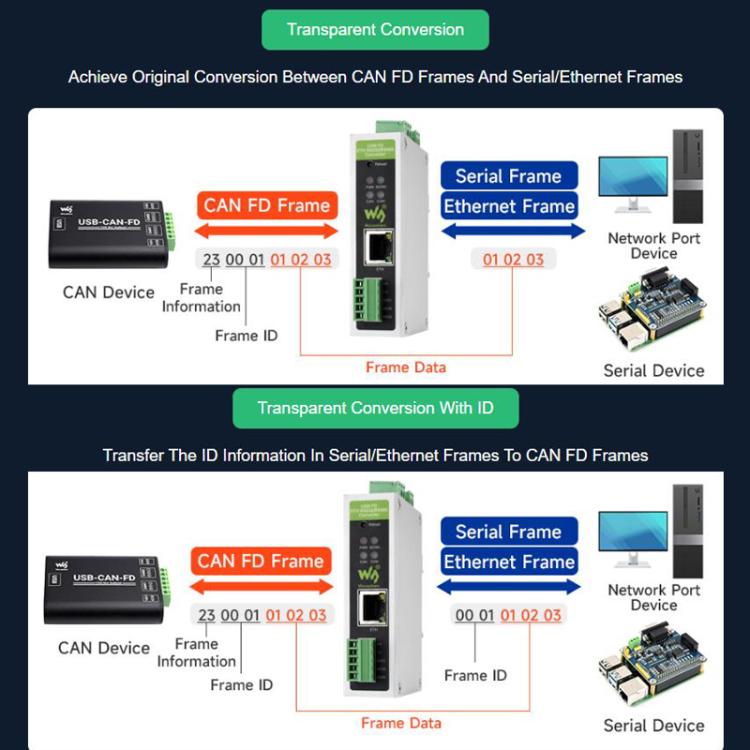

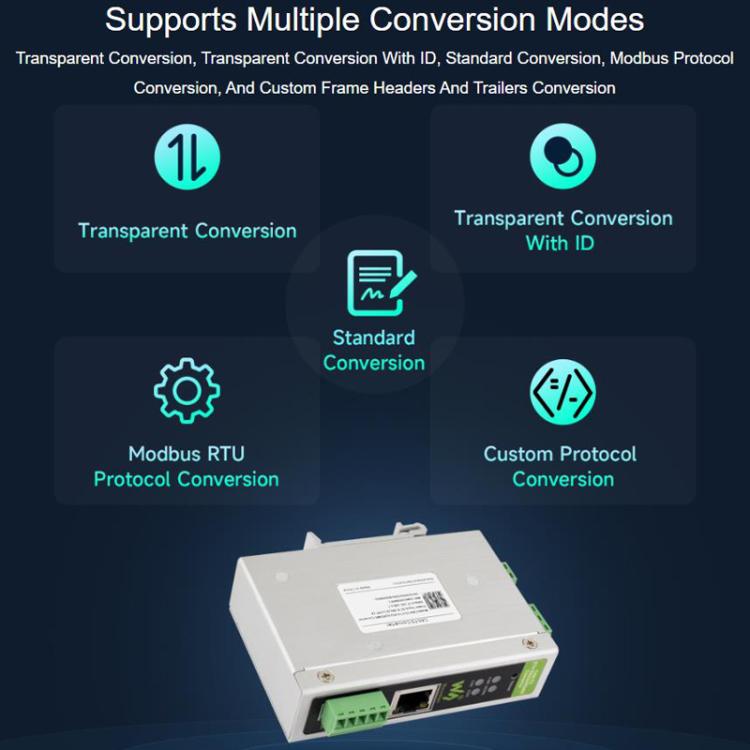

• Cinque modalità: trasparente, trasparente con ID, standard, Modbus e personalizzata con intestazione e piè di pagina.

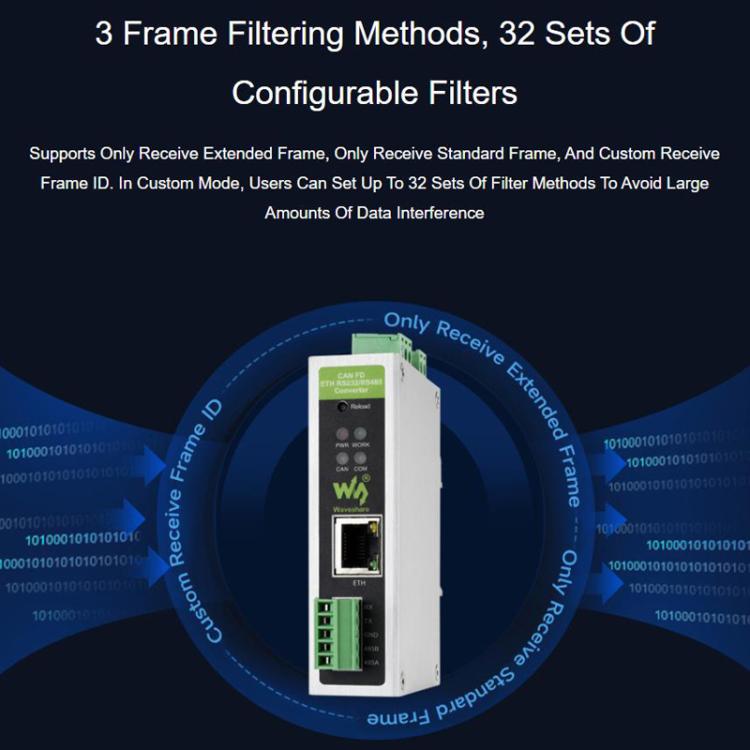

• Supporta frame CAN standard ed estesi e filtri ID personalizzati fino a 32 gruppi.

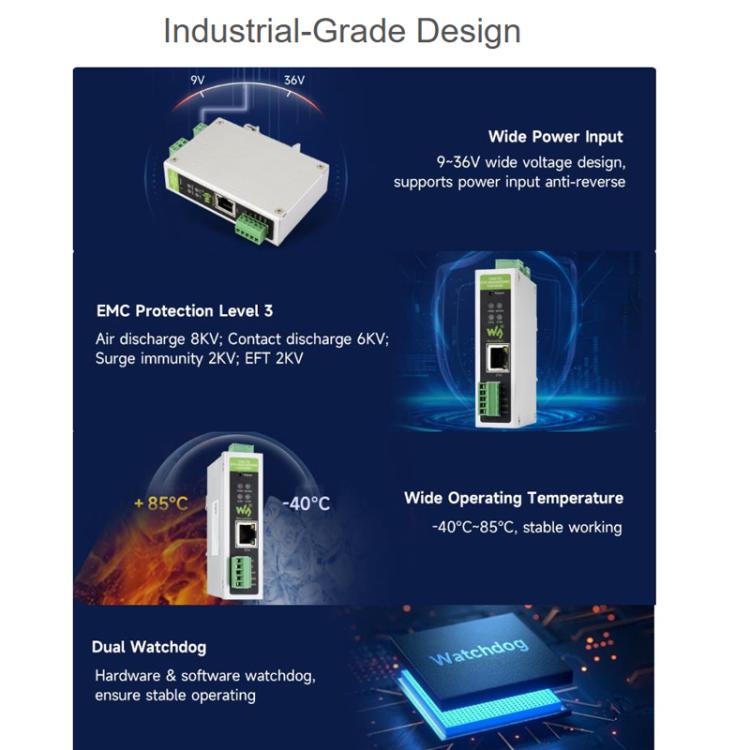

• Installazione su guida e alimentazione da 9 V a 36 V CC.

Dati tecnici

• Tensione di esercizio: 9 V - 36 V CC

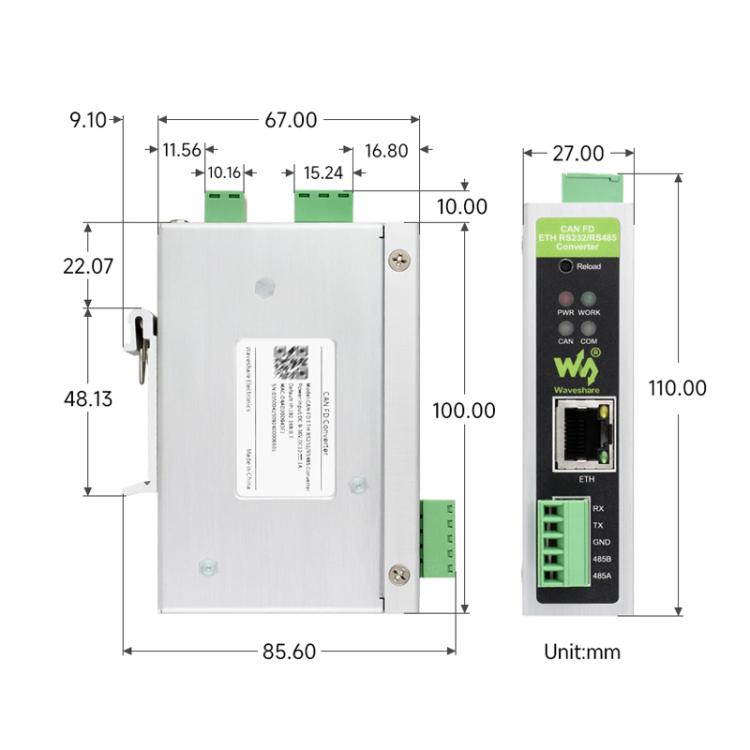

• Installazione: Montaggio su guida

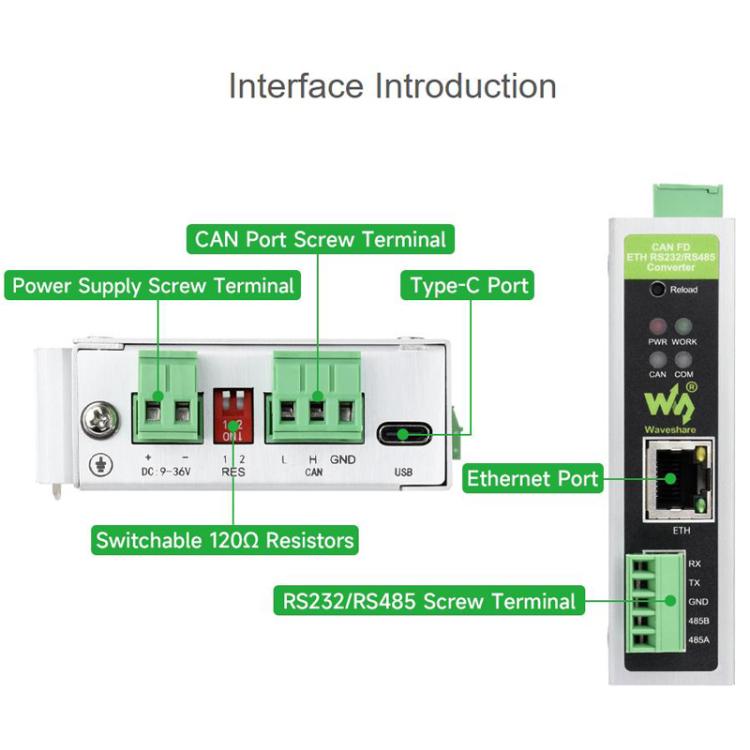

• Porta CAN: 1 porta; supporta CAN FD e CAN 2.0A/2.0B

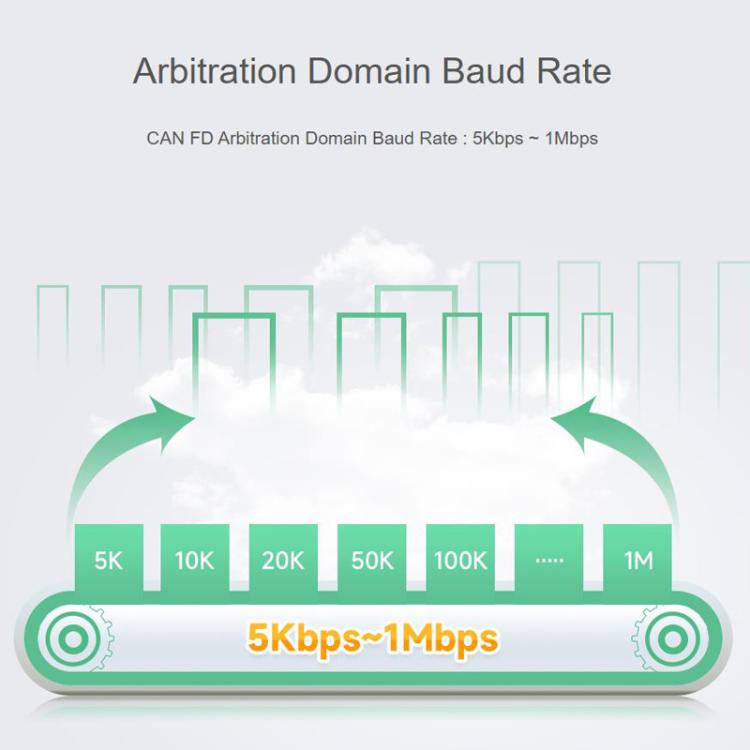

• Velocità baud porta CAN: 5 Kbps - 1 Mbps

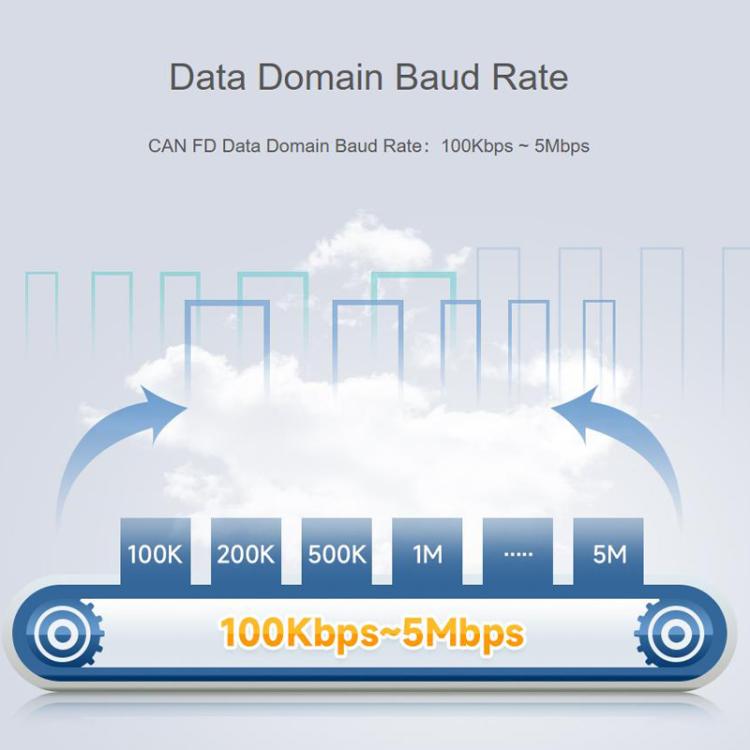

• Velocità baud dominio dati: 100 Kbps - 5 Mbps
• Resistenze di terminazione: Due resistenze integrate da 120 ohm
• Porta di rete: RJ45, 10/100 Mbps, connessione cross-direct adattiva
• Porta seriale: RS485 o RS232

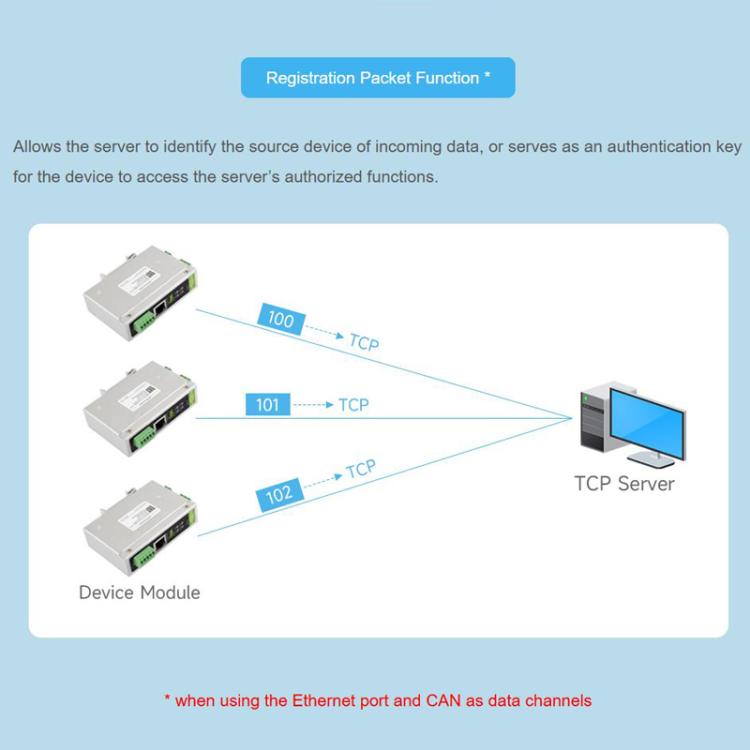

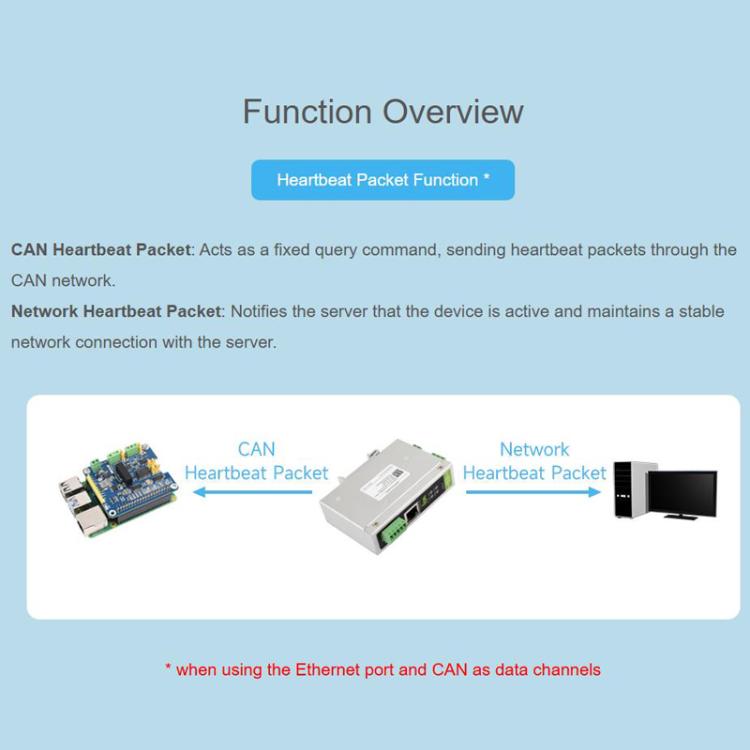

• Protocolli di rete: Server TCP, client TCP, server UDP, client UDP
• Messaggi di invio/ricezione: Configurazione fino a 64 messaggi

Compatibilità

CAN FD, CAN 2.0A/2.0B
