Interruttore magnetotermico differenziale 2P B10 30mA Tipo AC

Interruttore magnetotermico differenziale 2P B10 30mA Tipo AC

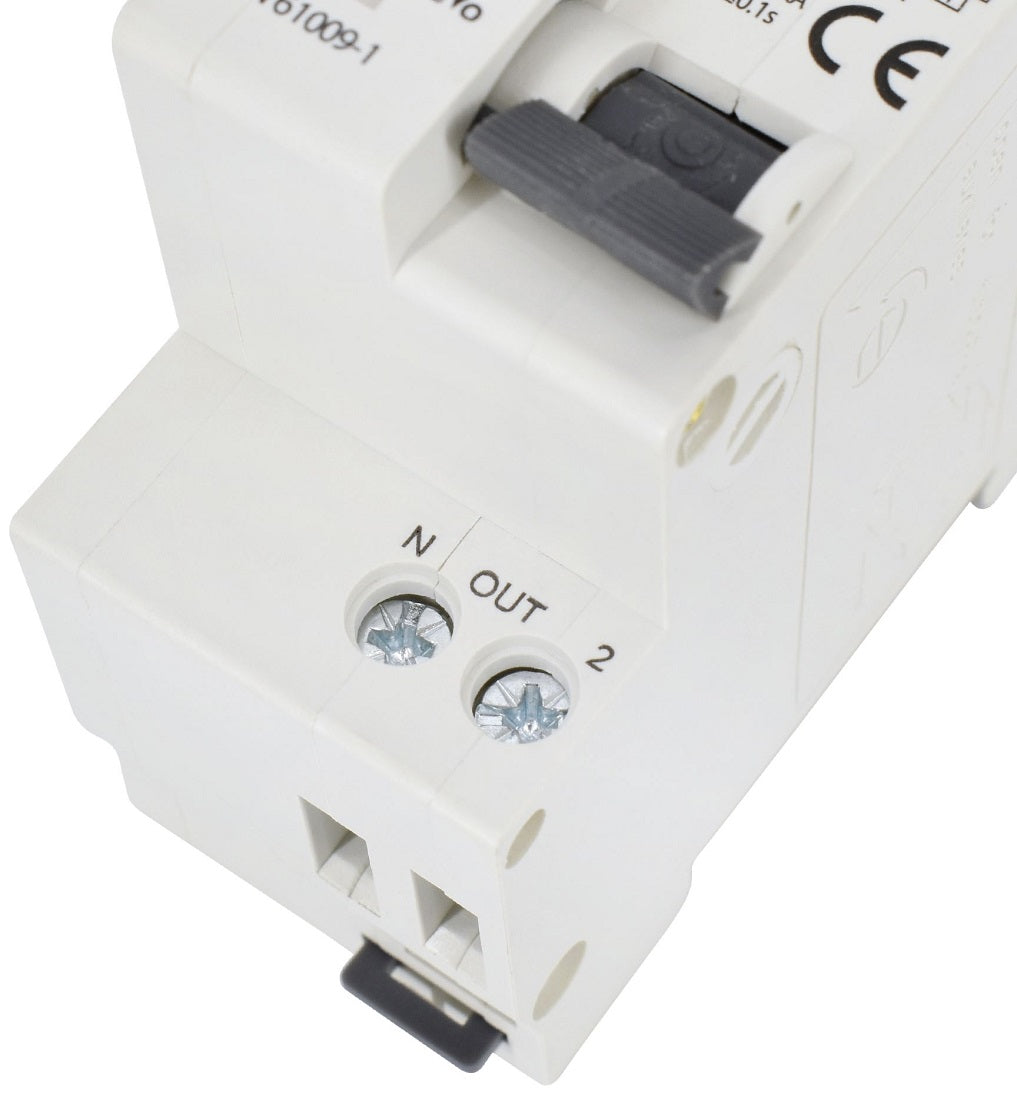

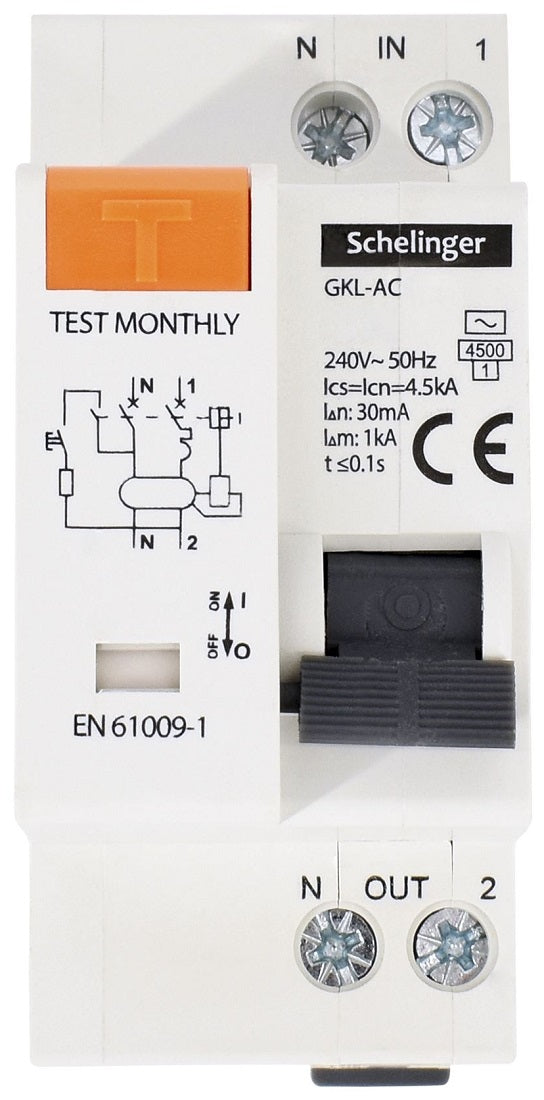

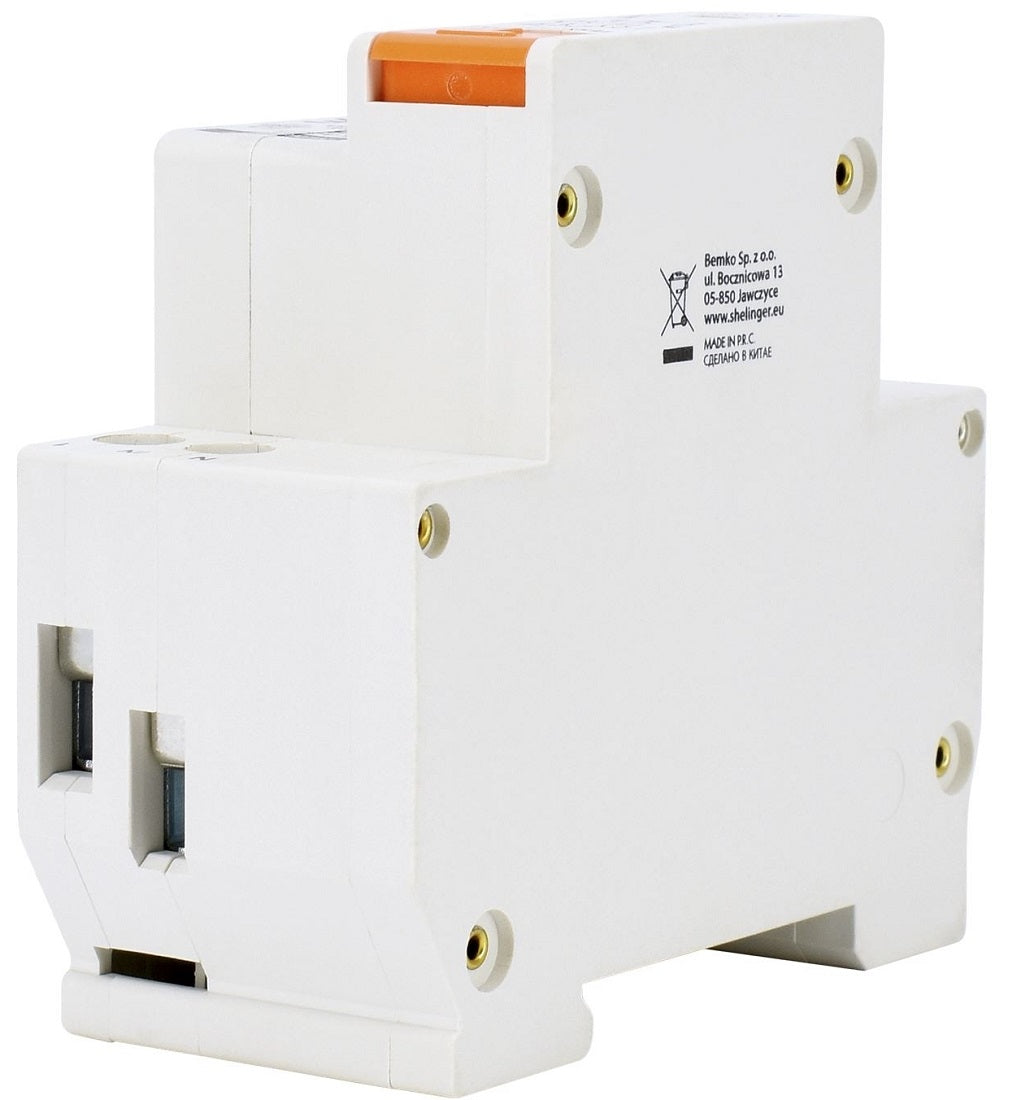

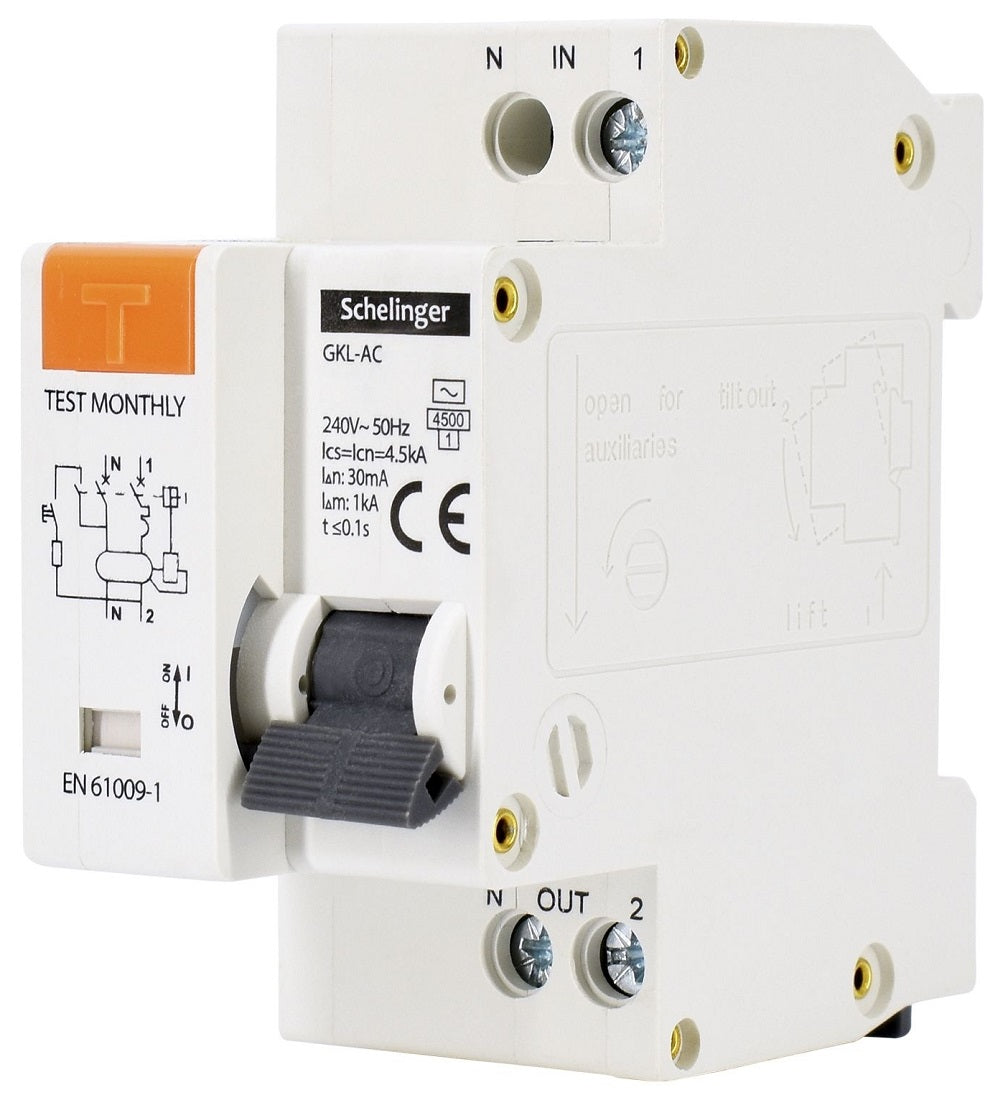

L’interruttore magnetotermico differenziale Schelinger A08-GKL-AC-B10 combina in un unico dispositivo la protezione contro sovraccarichi, cortocircuiti e correnti differenziali verso terra. La configurazione bipolare 2P e la corrente nominale da 10A lo rendono adatto alla protezione di circuiti monofase in impianti civili, commerciali e professionali.

La curva di intervento B è indicata per linee con correnti di spunto contenute, mentre la sensibilità differenziale di 30mA contribuisce alla protezione delle persone contro contatti indiretti, nell’ambito di un impianto correttamente progettato. Il dispositivo è di tipo AC ed è quindi destinato al rilevamento di correnti differenziali alternate sinusoidali.

L’installazione avviene su guida DIN/TH da 35 mm e l’ingombro è pari a 2 moduli. Il grado di protezione IP20 richiede l’installazione all’interno di un quadro elettrico o involucro adeguatamente protetto.

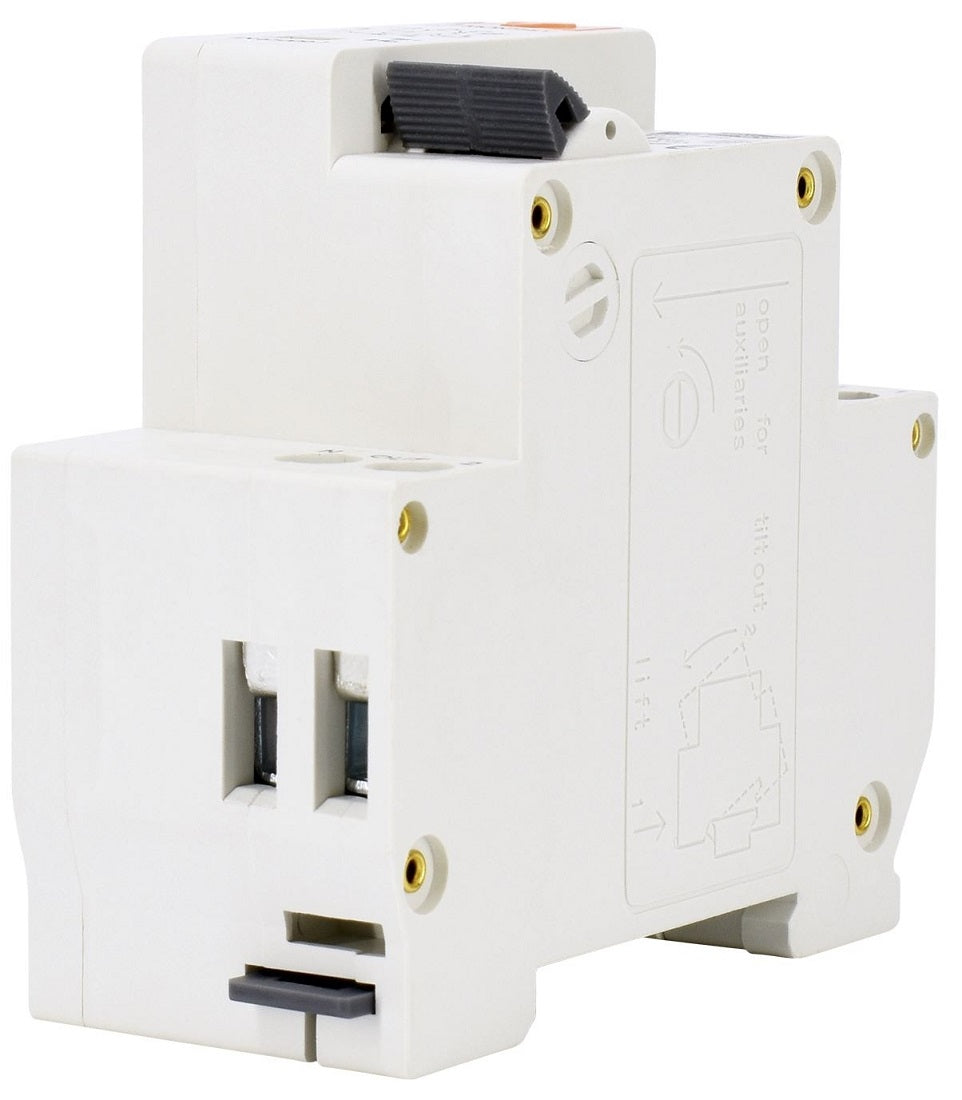

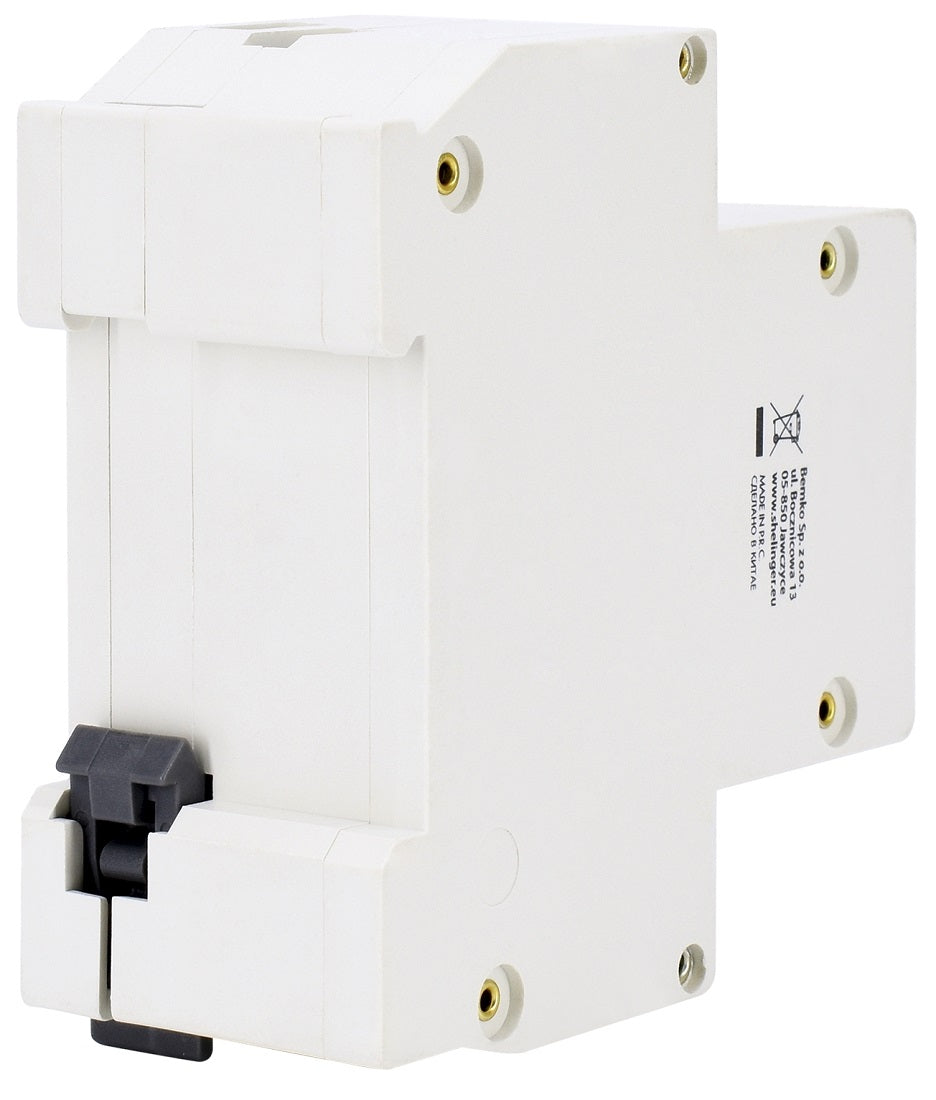

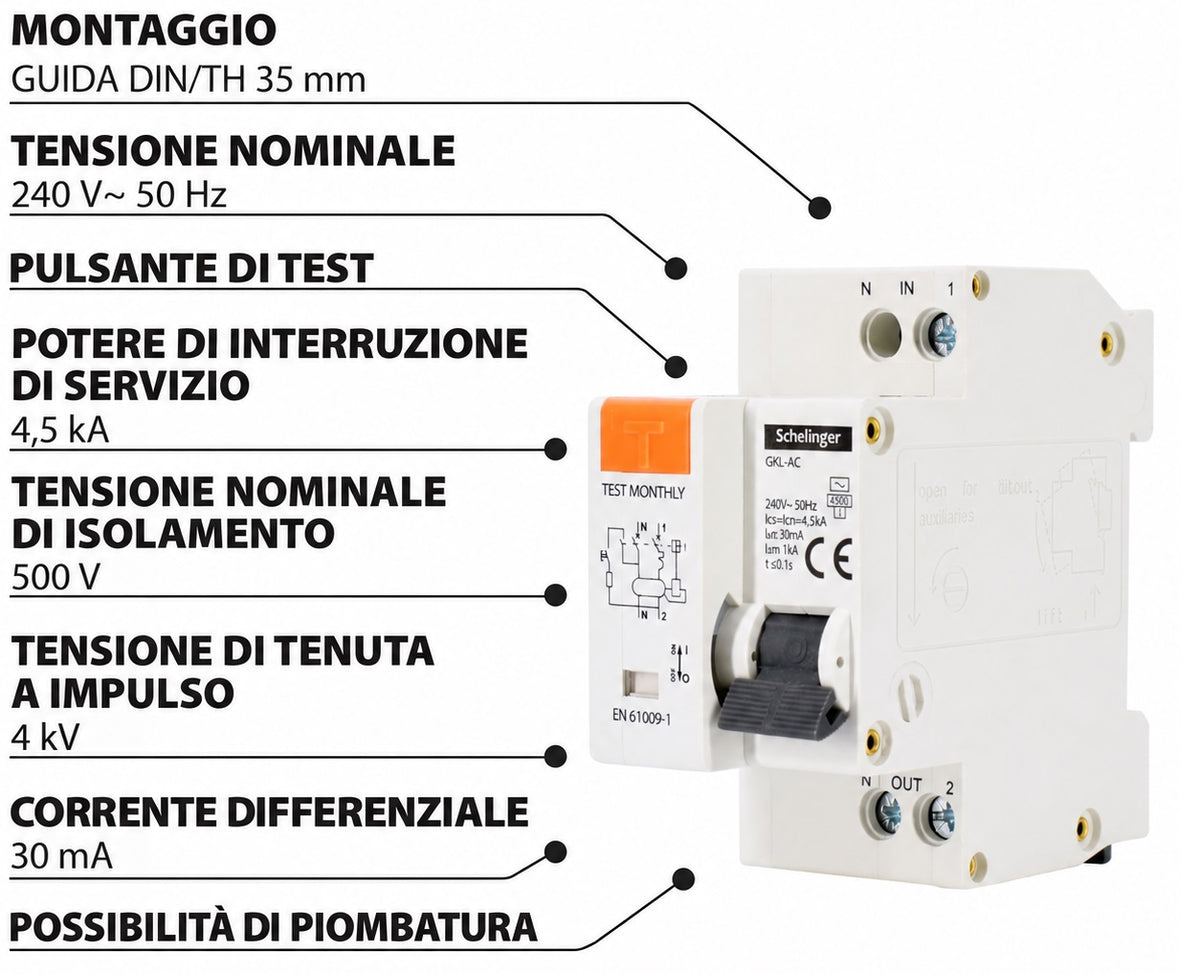

Caratteristiche principali

• Interruttore magnetotermico differenziale RCBO
• Marca Schelinger
• Configurazione 2 poli
• Corrente nominale 10A
• Curva di intervento B
• Sensibilità differenziale 30mA
• Tipo differenziale AC
• Tensione nominale 240V AC 50Hz
• Installazione su guida DIN/TH 35 mm
• Ingombro 2 moduli
• Grado di protezione IP20
• Tensione di isolamento nominale 500V
• Tensione impulsiva nominale 4kV

Specifiche tecniche

Applicazioni consigliate

• Quadri elettrici civili
• Linee illuminazione
• Piccoli circuiti monofase
• Impianti commerciali
• Linee con protezione magnetotermica e differenziale integrata
• Impianti modulari su guida DIN

Avvertenze di installazione

• Verificare che corrente nominale, curva B, sensibilità 30mA e tipo AC siano compatibili con il circuito da proteggere
• Il tipo AC è destinato alla rilevazione di correnti differenziali alternate sinusoidali
• Installare esclusivamente all’interno di un quadro elettrico adeguato
• Il grado IP20 non consente l’esposizione diretta ad acqua o agenti atmosferici
• Prima dell’installazione o della manutenzione togliere completamente alimentazione all’impianto
• Il coordinamento con le protezioni a monte deve essere verificato in fase di progettazione dell’impianto
• Installazione consigliata da personale qualificato

Contenuto della confezione

• 1 interruttore magnetotermico differenziale Schelinger 2P B10 30mA Tipo AC
