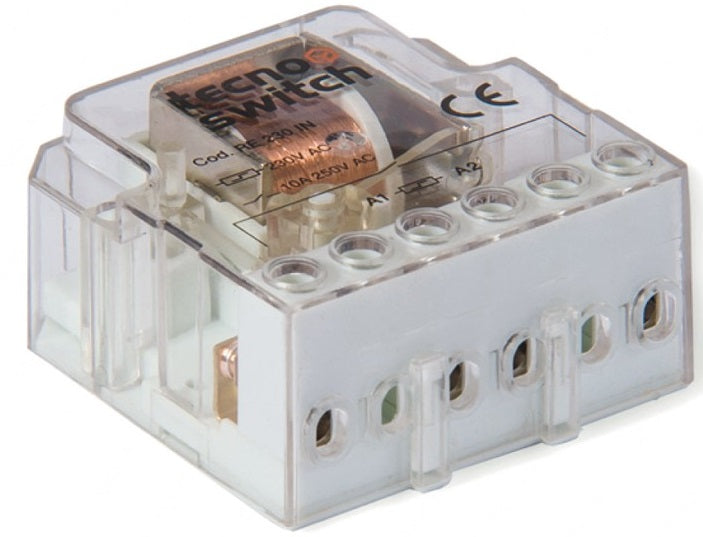

Relè ad impulsi meccanico TECNOSWITCH RE230IN 10A 1NO

Relè ad impulsi meccanico TECNOSWITCH RE230IN 10A 1NO

Il relè ad impulsi meccanico TECNO SWITCH RE230IN è progettato per il comando di circuiti elettrici tramite pulsanti, consentendo di alternare lo stato del contatto ad ogni impulso ricevuto. È particolarmente indicato per applicazioni di illuminazione e automazione semplice, dove è necessario comandare una stessa utenza da più punti.

Il dispositivo utilizza un contatto normalmente aperto 1NO e supporta una corrente fino a 10A. Il funzionamento a impulsi permette di ottenere due sequenze operative successive, con commutazione meccanica dello stato del contatto ad ogni pressione del pulsante.

Caratteristiche principali

• Relè ad impulsi meccanico
• Marca TECNO SWITCH
• Modello RE230IN
• Contatto 1NO
• Corrente nominale fino a 10A
• Commutazione ad ogni impulso
• 2 sequenze di funzionamento
• Adatto per comando tramite pulsanti
• Grado di protezione IP20
• Adatto per installazioni interne
• Conforme RoHS

Specifiche tecniche

Funzionamento

• Primo impulso: commutazione del contatto
• Secondo impulso: ritorno allo stato precedente
• La sequenza si ripete ad ogni successiva pressione del pulsante

Applicazioni consigliate

• Comando luci da più punti
• Impianti civili
• Scale e corridoi
• Ingressi e aree comuni
• Automazioni semplici
• Sostituzione in impianti compatibili con Finder 26.01

Avvertenze di installazione

• Verificare la compatibilità elettrica con il circuito prima dell’installazione
• Non superare la corrente nominale dichiarata di 10A
• Il grado IP20 richiede l’installazione in ambienti interni protetti
• Prima dell’installazione o della manutenzione togliere alimentazione all’impianto

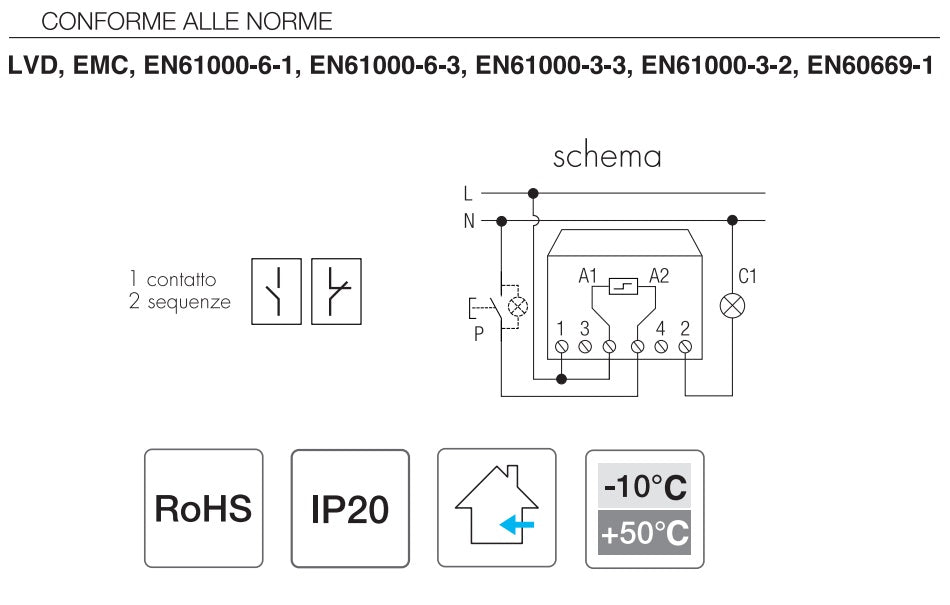

• Seguire lo schema di collegamento previsto per morsetti A1, A2 e contatti
• Installazione consigliata da personale qualificato

Contenuto della confezione

• 1 relè ad impulsi meccanico TECNO SWITCH RE230IN
